CNC router Numco E2 2030 MTC RO200023

CNC router Numco E2 2030 MTC RO200023

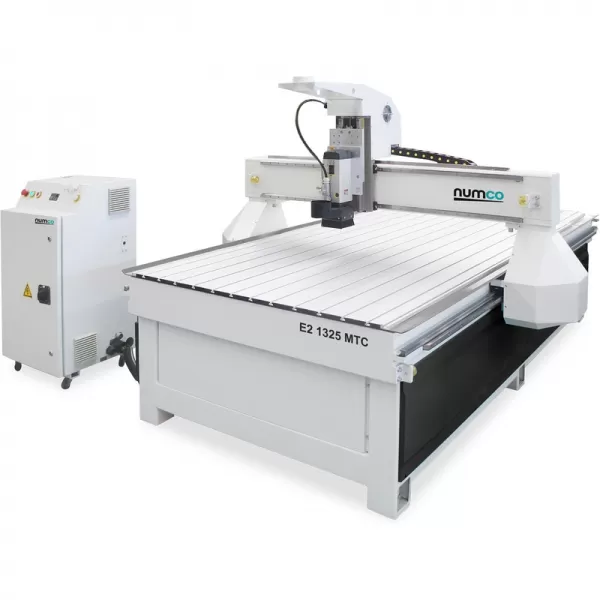

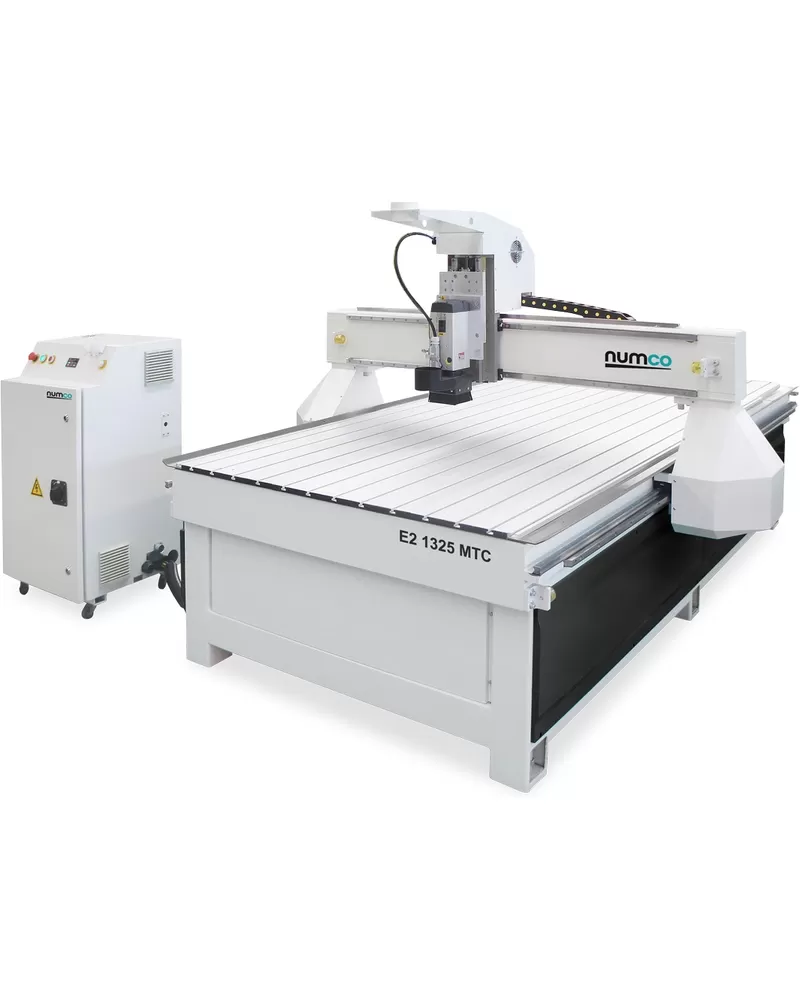

Frézovací router střední velikosti bez výměny nástroje určený pro profesionální využití. Rám stroje je vyroben ze svařovaných ocelových profilů, portál je tvořen silnostěnnou ocelí. Tato konstrukce zaručuje vysokou tuhost stroje i při náročných operacích.

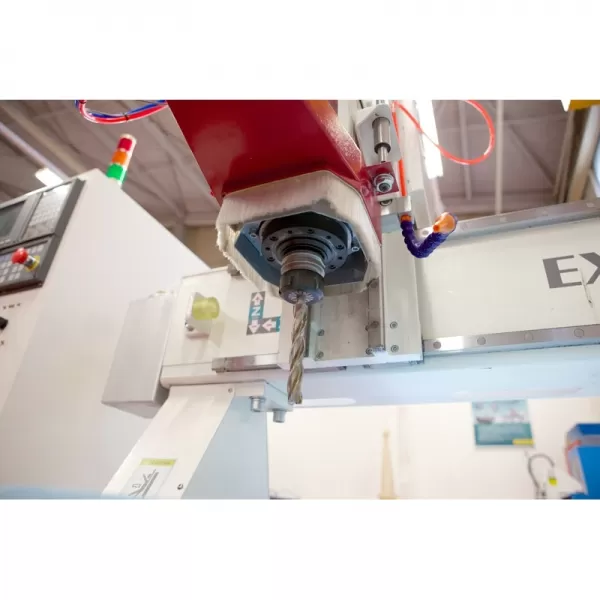

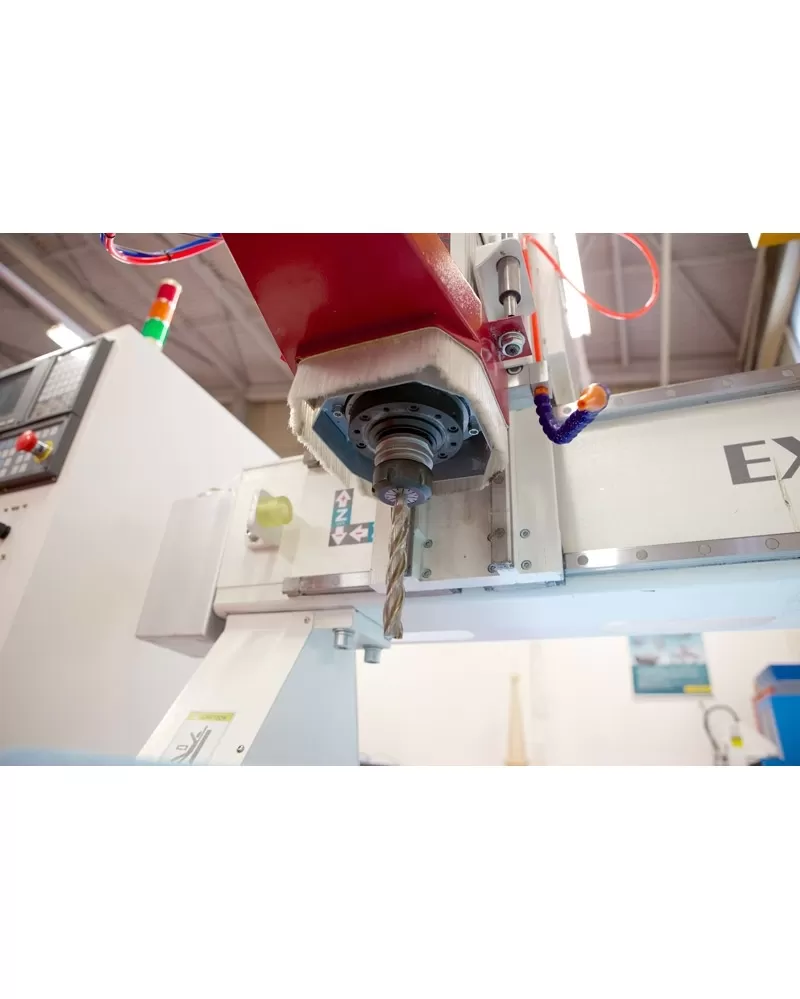

• Vřeteno o výkonu 3 kW, 24 000 ot/min (volitelně 4,5 nebo 6 kW)

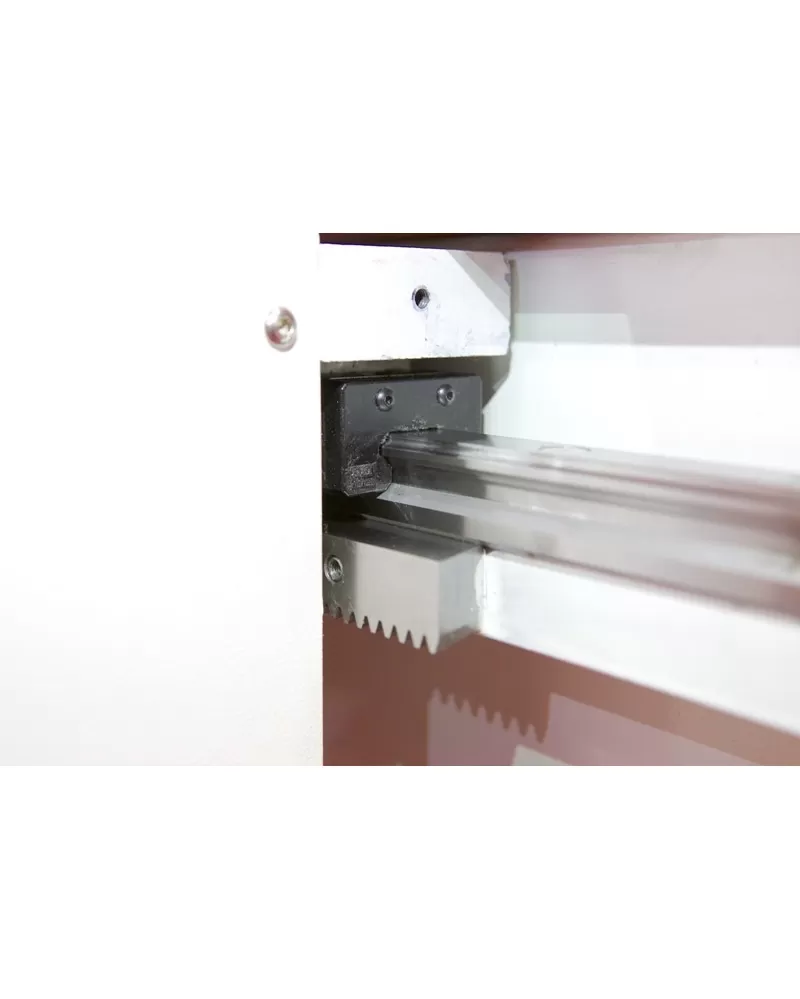

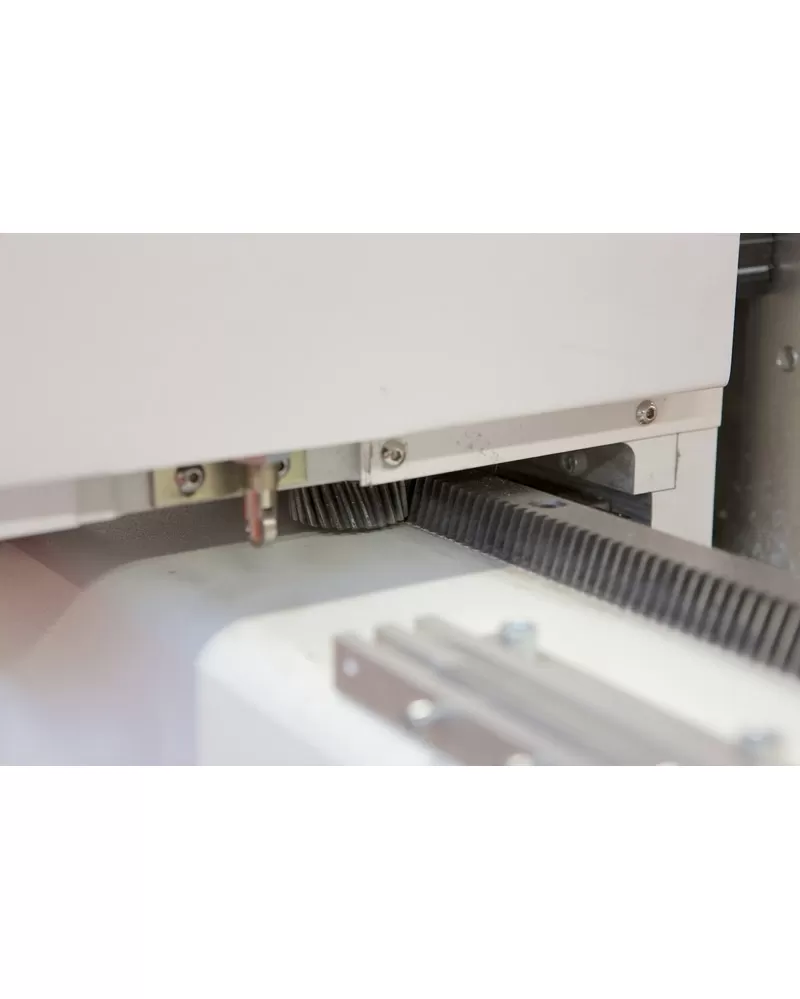

• Pohyb v ose Z se uskutečňuje pomocí kuličkového šroubu, v osách X a Y jsou použity ozubené hřebeny a pastorky. V ose Y je použit přesný duální pohon, který zabraňuje nežádoucímu kroucení portálu
• Stroj je osazen kvalitními komponenty předních světových výrobců – kuličkové šrouby a lineární vedení THK a italské vřeteno HSD

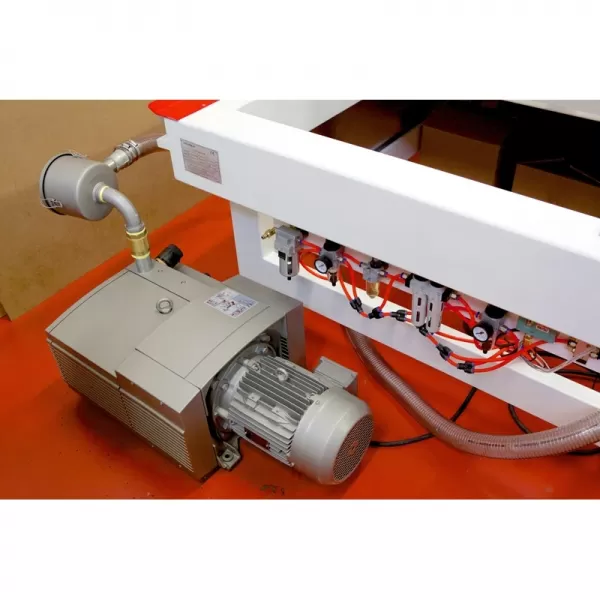

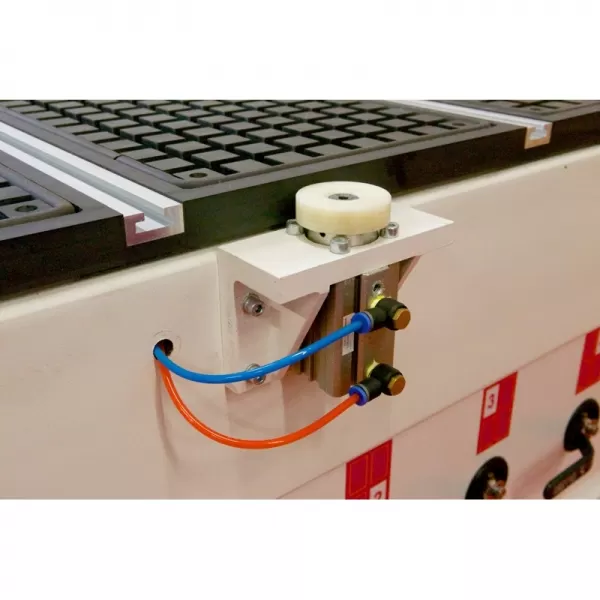

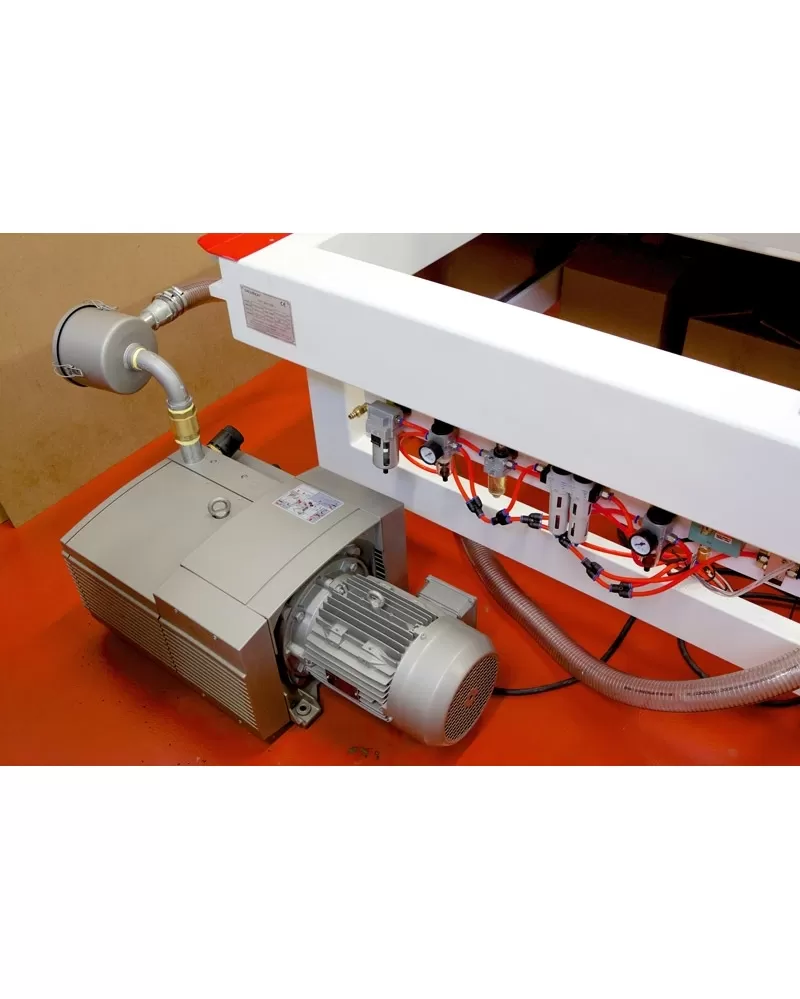

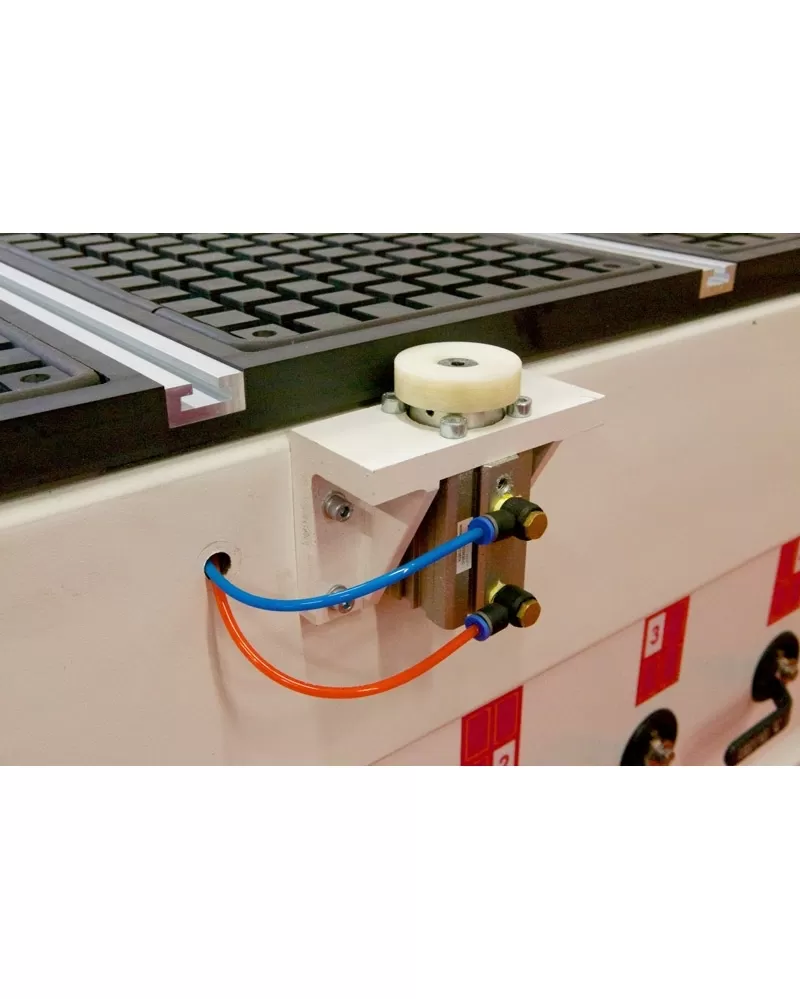

• Volitelně lze stroj dovybavit vakuovým stolem s vývěvou Backer, fixírkou, pneumatickými dorazy či zvýšeným průchodem mezi portálem a stolem
• Stroj je řízen systémem ARMOTE umožňující jednoduché a rychlé programování v českém jazyce pomocí připojeného počítače
• Ke stroji poskytujeme zdarma CAD/CAM software GRAVOSTAR umožňující jednoduché a rychlé programování

Rozsah dodávky

• 2,5 D CAD/CAM software GRAVOSTAR

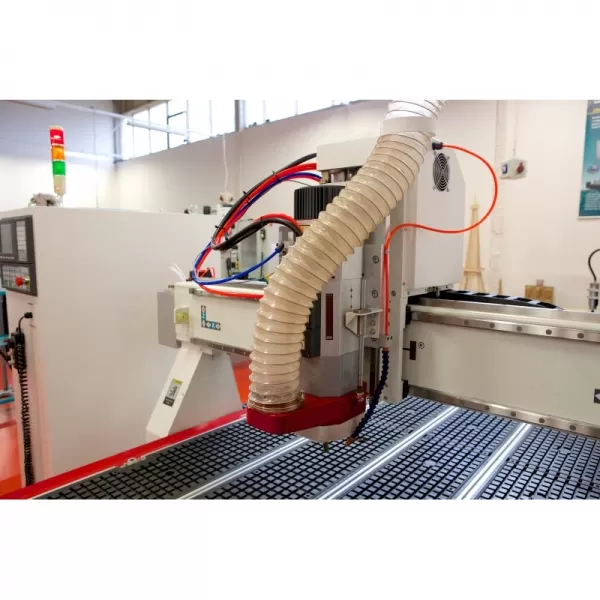

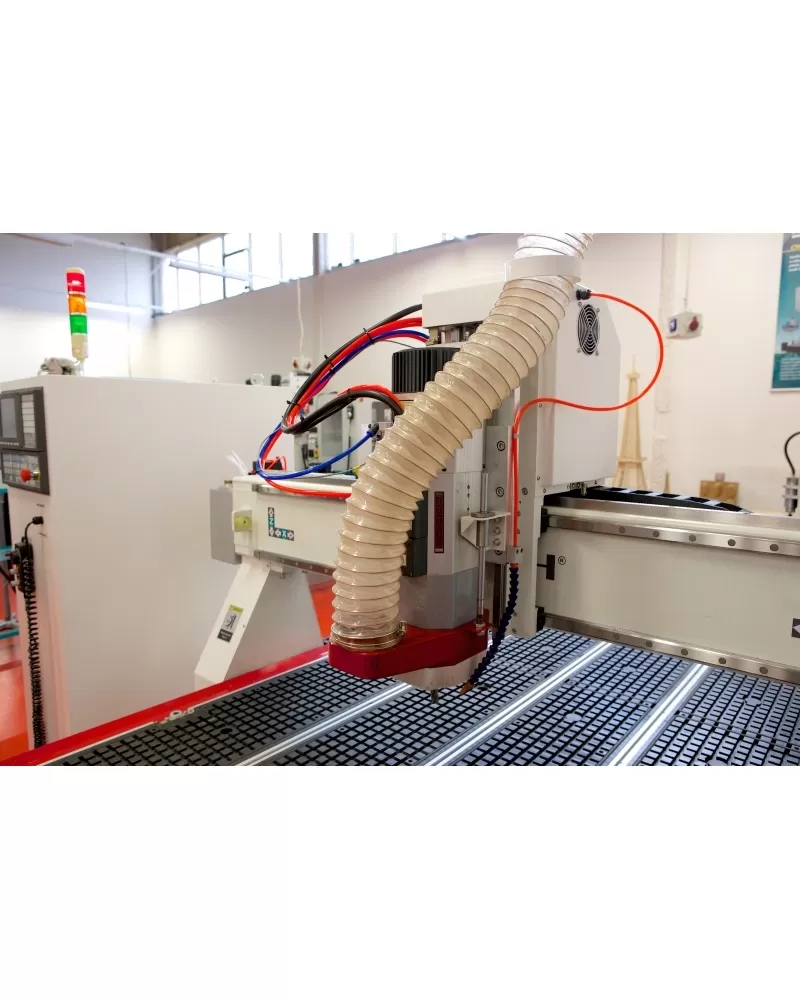

• Nástavec na odsávání
• Senzor pro měření délkové korekce nástroje
• Matice pro upnutí kleštiny ER 25 (32)
• Nivelační prvky

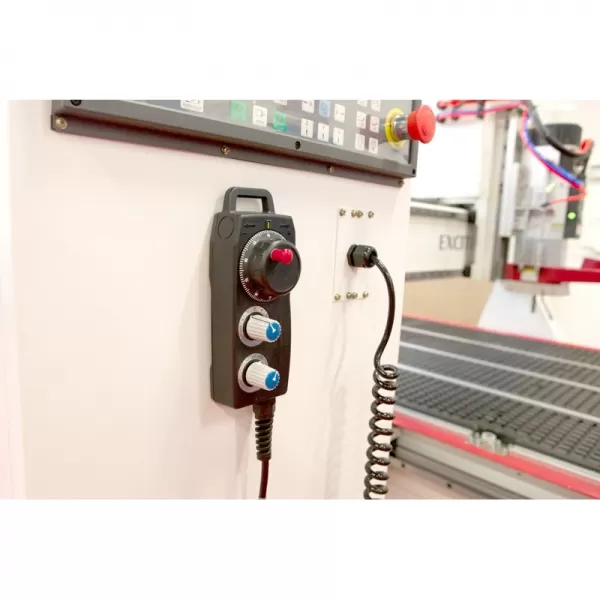

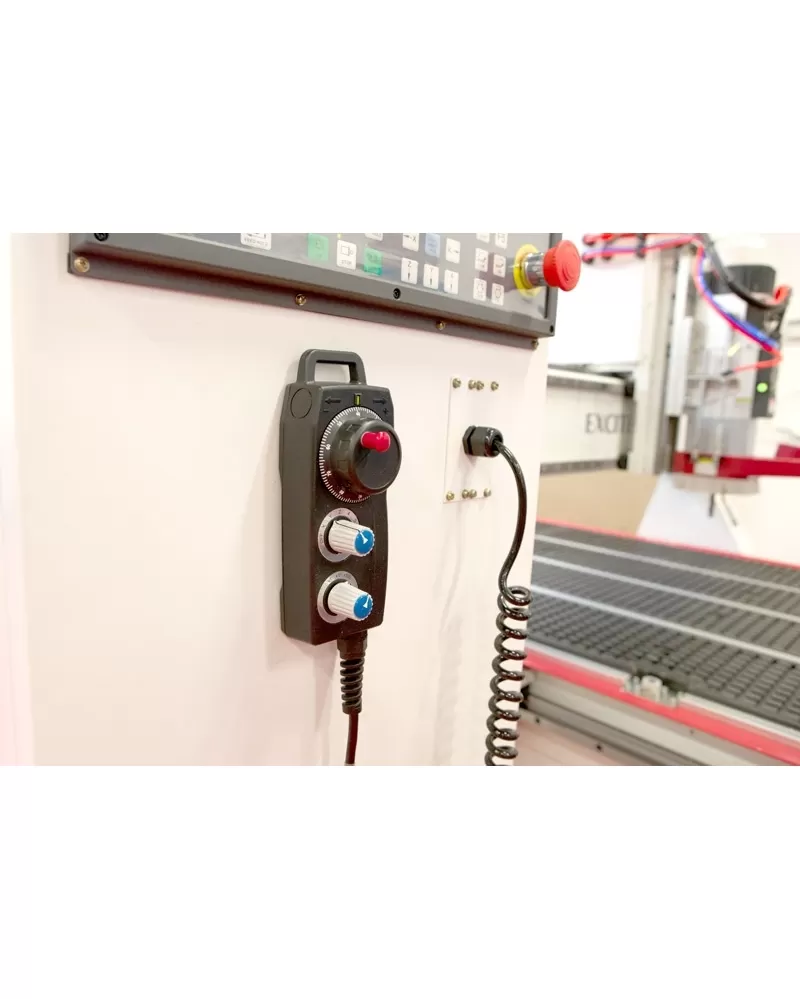

• MPG ruční ovladač
• Tlačítko START/STOP
• Pracovní stůl s T-drážkami

Použití

• Kovy: hliník, dural, měď, mosaz, bronz atd.
• Plasty: plexisklo, polykarbonát, akrylát, polystyren, ABS, vinyl, PVC atd.
• Dřevo: překližka, MDF, lamináty, dřevotřísky, všechny typy dřevin atd.
• Ostatní: Alucobond, Dibond, Styrodur, Ebalta, pěna, molitan

Řídící systém Armote na CNC frézkách Numco

Použitím řídícího systému Armote je možné CNC frézku osadit dalším příslušenstvím:

• MPG ovladač
• Senzor pro určení délkové korekce nástroje (pevný nebo pohyblivý)
• Start/Stop tlačítko pro spouštění programu
• Rotační osu
• Digitalizační sondu a další příslušenství

Armote je 2D/3D ovládací program pod Windows s grafickým zobrazením drah a polohy nástroje za chodu stroje, komfortním ovládáním a širokým spektrem vstupních souborů (GDF, HPGL, Gkódy pro FC16, ISO Gkódy, NCP). Komunikace mezi strojem a PC probíhá pomoci rozhraní RS232. Pokud PC není tímto portem vybaven, lze použít převodník USB/RS232.

Základní charakteristika programu

• Změna otáček vřetene a rychlosti posuvů i během obrábění
• Během obrábění zobrazuje aktuální polohu nástroje
• Výpis G-kódů v okně programu
• Možnost krokování dat po řádcích programu
• Filtr vstupních dat
• Možnost ovládání více strojů z jednoho PC
• Správa nástrojů a technologie
• Široké možnosti nastavení
• Při definování upínek v Gravostaru (program dodáván se strojem) stroj zvolí dráhu nástroje tak, aby nedošlo ke kolizi s upínkou (nastavení výšky přejezdu nad ní)
• Podpora parametrických G-kódů frézky FC16
• Možnost vypnutí části g-kódu s některým nástrojem
• Vestavěný editor G-kódů
• Měření rozdílu vzdálenosti po referencích
• Ovládání pracovního cyklu přes vstupy na řídící jednotce (spuštění/přerušení)

2,5CAD/CAM software GRAVOSTAR

ZDARMA ke všem CNC frézkám a CNC routerům, který umožňuje jednoduché a rychlé programování. Software umožnuje jednoduché a rychlé programování, vytváření strojních drah pro 2D gravírování a frézování. Podporuje výplně ploch, jednočarové písmo, správu nástrojů a výpočet doby obrábění. Vychází z dlouholetých zkušeností s gravírováním a frézováním. Pro náročnější grafické práce je vhodný ve spojení s obecným programem typu Zoner Calisto, Corel Draw, Open Office Draw, Adobe Illustrator apod., kde si můžete udělat grafiku, a v Gravostaru k ní adekvátní strojní dráhy. Software zobrazuje strojní dráhy buď podle hladin, směru nebo tlouštěk zvolených nástrojů v různých hloubkách. Snadno lze vytvářet nové definice nástrojů, a ty mít pak uložené v různých bankách. Ke každému nástroji je možné přiřadit technologii použití (otáčky, posuvy atd..). Program funguje na všech typech Windows od verze 95 až po WIN10.

• Výplně ploch meandrem nebo offsetem
• Konturu pro vyříznutí tvaru včetně tangenciálních nájezdů a výjezdů
• Gravírování textu
• Možnost tvorby vlastních SHP fontů
• Podporu bodů (pro vrtání)
• Výpočet doby obrábění
• Funkce optimalizace strojních drah
• Příchytové módy
• Zobrazení podle tvaru nástroje, směru obrábění nebo pořadí
• Rozdělení hloubky řezu až na 50 průchodů s různými parametry pro každý průchod
• Jednoduché a přehledné ovládání
• Možnost konfigurace výstupu do G-kódu
• Program je v českém jazyce
