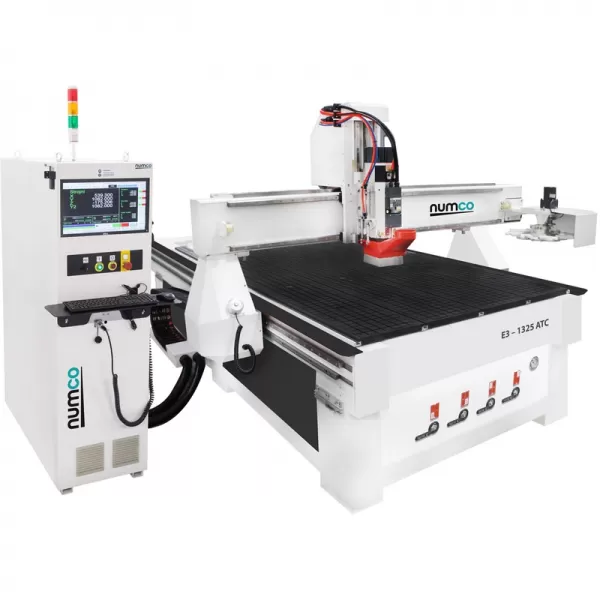

CNC router Numco E3 1530 ATC RO300002

CNC router Numco E3 1530 ATC RO300002

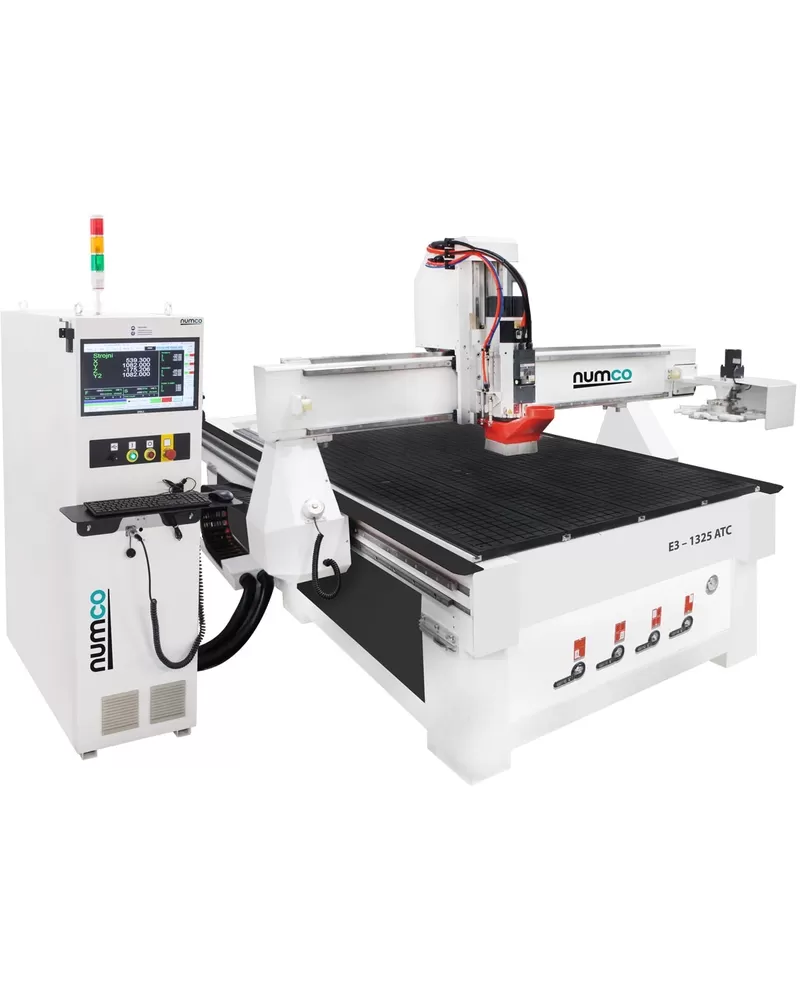

Frézovací router střední velikosti s automatickou výměnou nástroje určený pro profesionální využití. Rám stroje je vyroben ze svařovaných ocelových profilů, portál je tvořen silnostěnnou ocelí. Tato konstrukce zaručuje vysokou tuhost stroje i při náročných operacích.

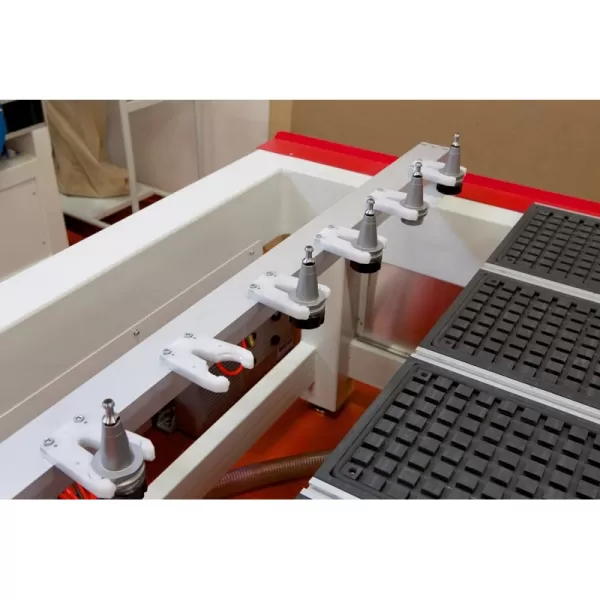

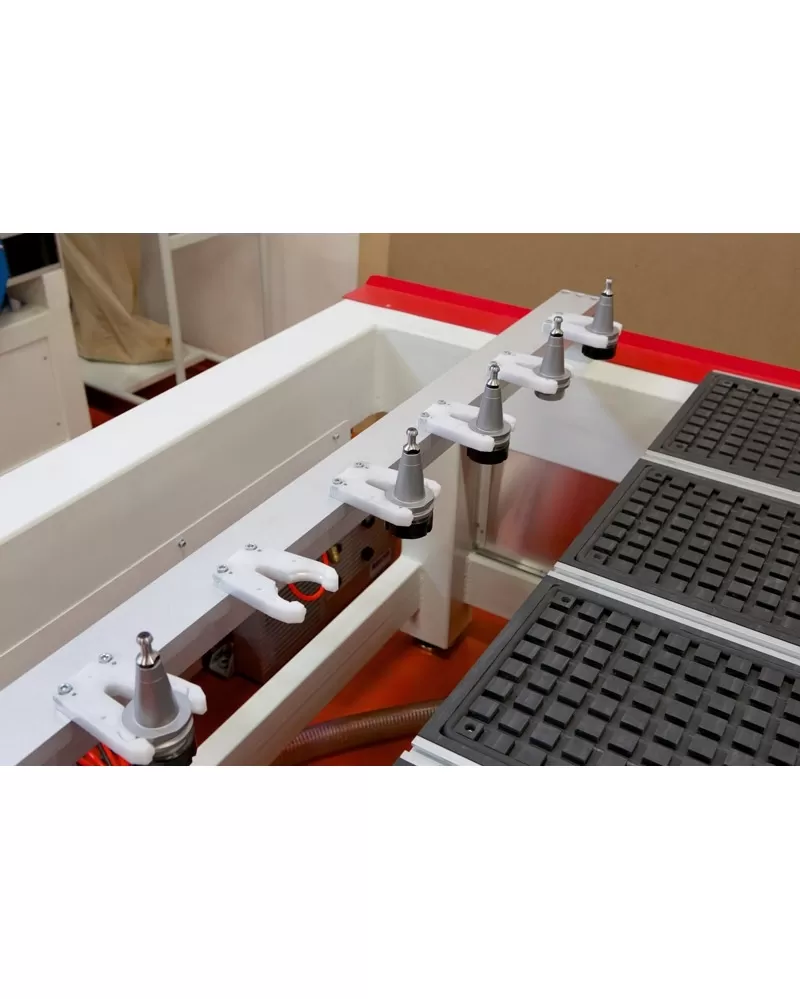

• Automatická výměna nástrojů se zásobníkem typu Carusel s 8 pozicemi pro nástroje
• Vřeteno o výkonu 9 kW s 24 000 ot/min
• Stroj je osazen kvalitními komponenty předních světových výrobců – kuličkové šrouby a lineární vedení THK, italské vřeteno HSD, japonské servomotory a drivery YASKAWA a vakuový stůl s německou vývěvou BECKER

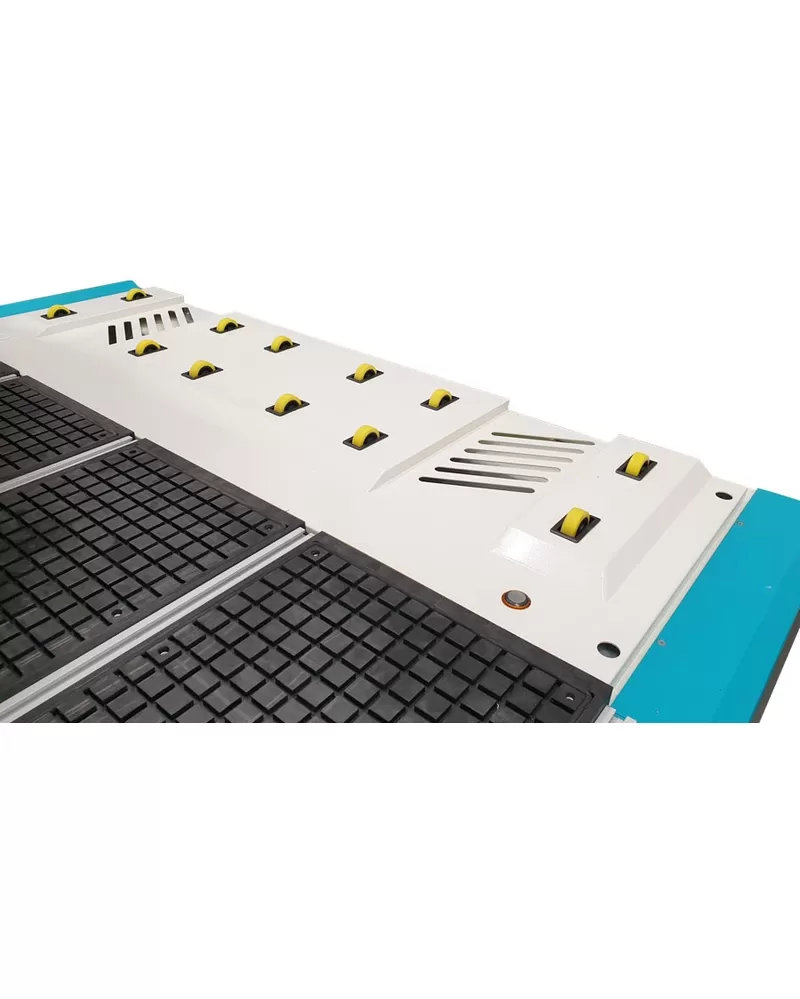

• Volitelně lze stroj dovybavit fixírkou, pneumatickými dorazy či zvýšeným průchodem mezi portálem a stolem

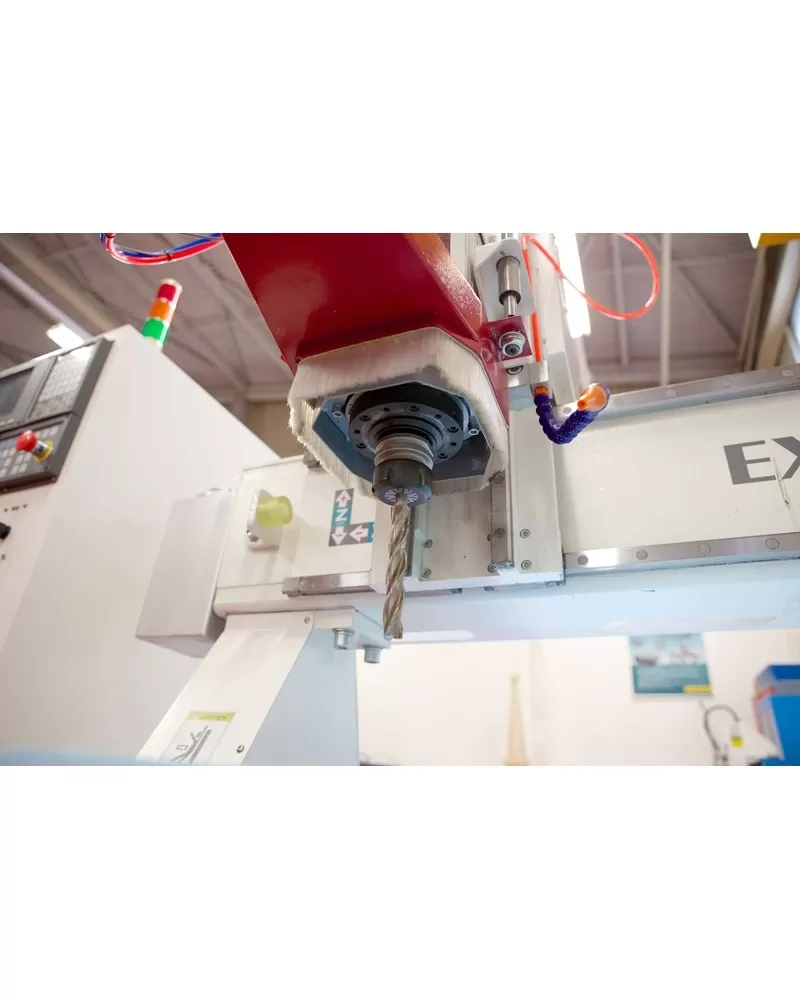

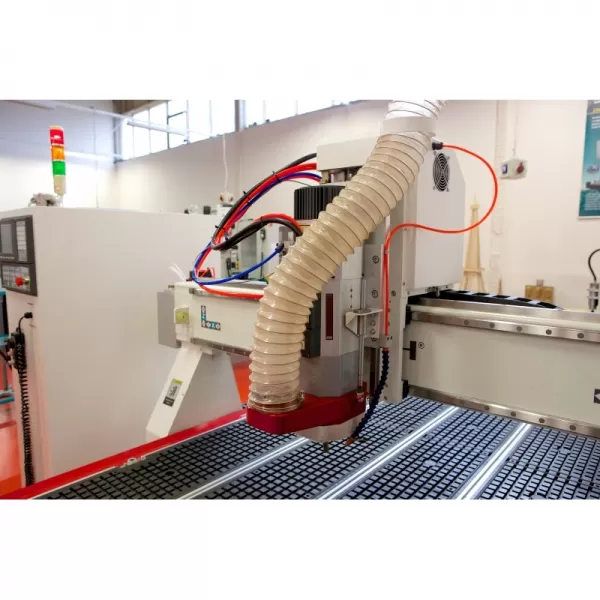

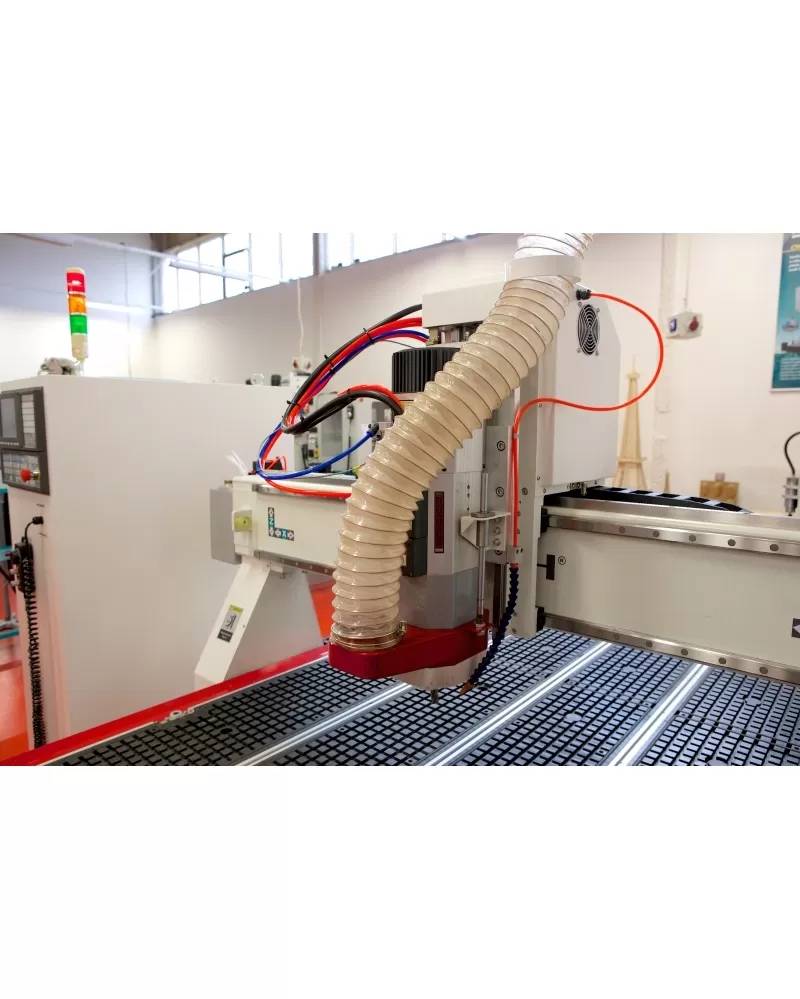

• Vřeteno HSD: Italská firma HSD patří mezi přední světové výrobce vysokorychlostních vřeten. Díky dlouholeté zkušenosti s jejich výrobou se zákazník může spolehnout na vysokou spolehlivost. Velký důraz je kladen na výdrž v nepřetržitém provozu, čehož je dosaženo dvojitou testovací kontrolou.
• HSD vzduchem chlazená vřetena jsou vhodná pro velmi efektivní zpracování různých druhů materiálu, např.: dřevo, dural, hliník, měď, PVC, pěna, plast, polykarbonát, atd.

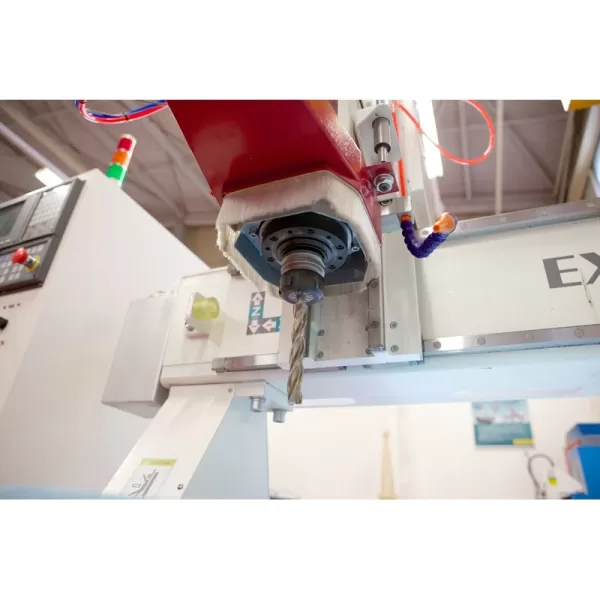

• Vřeteno s ATC zajišťuje rychlou automatickou výměnu nástroje, což umožňuje zvýšit produkci na stroji. Upnutí nástrojů je zajištěno upínači ISO 30.
• Konstrukce: Rám stolu je svařen z železných profilů a vyniká vysokou tuhostí a přesností. Portál, který se pohybuje na lineárním vedení, je vyroben jako silnostěnný ocelový profil. Pro ustavení je stroj vybaven nastavitelnými nivelačními prvky (router se nekotví do země).

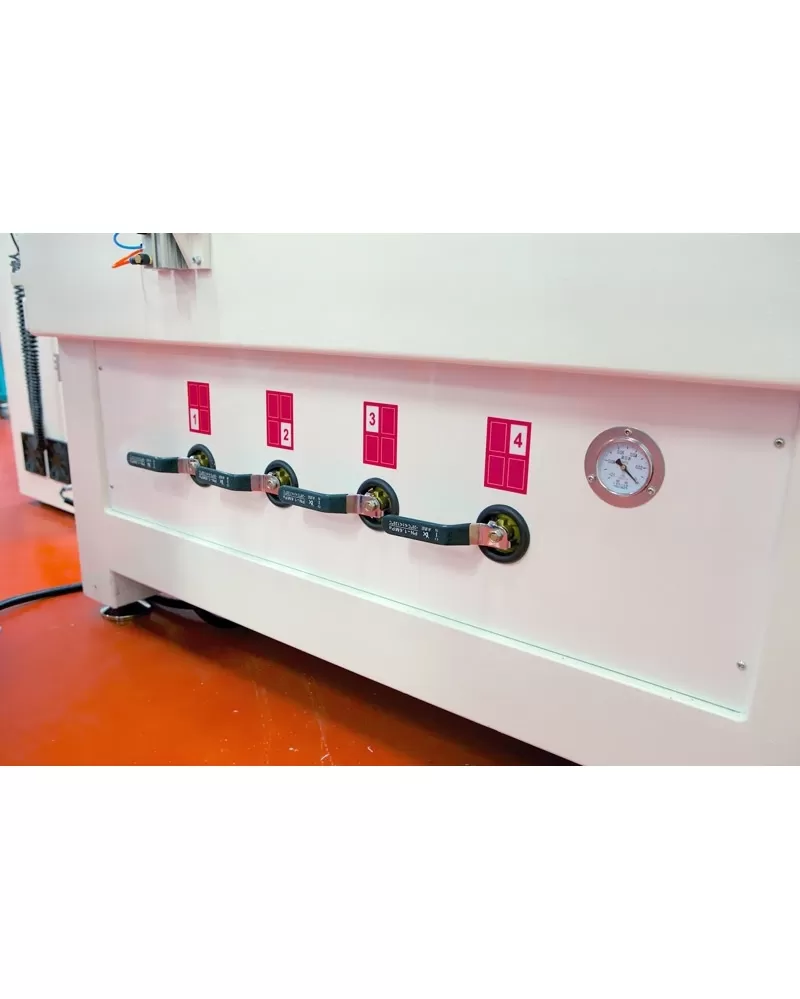

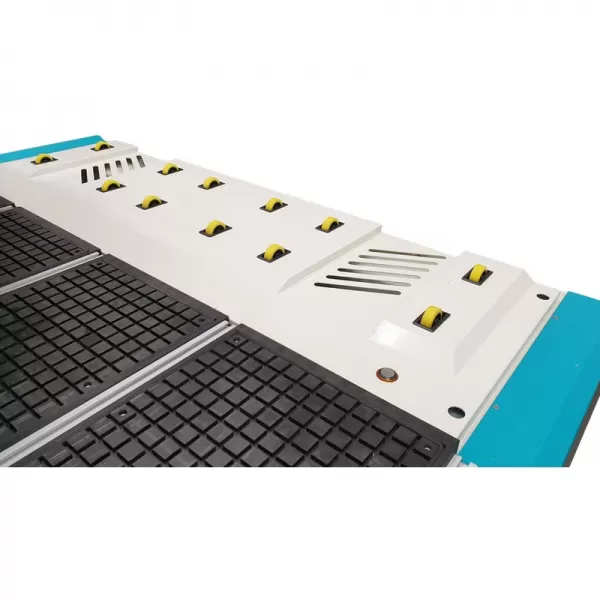

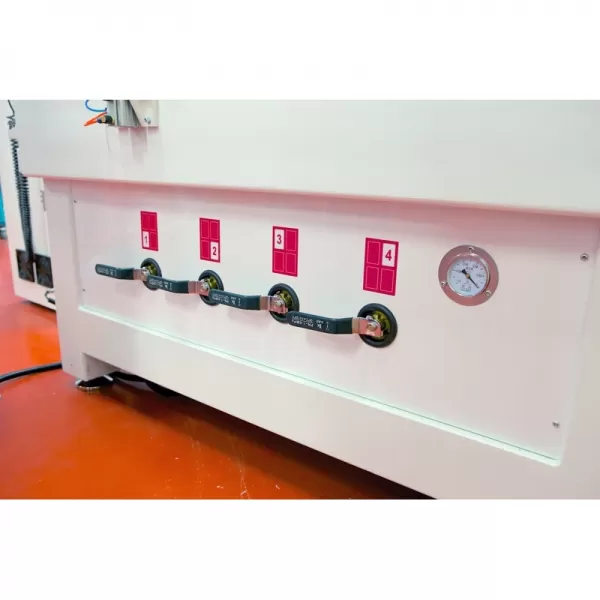

• Stůl: Plocha stolu je vyrobena z pryže, opatřená drážkami pro vedení podtlaku. Díky tomu se zpracovávaný materiál přichytne přímo ke stolu (bez použití upínek). Stůl je rovnoměrně rozdělen na několik segmentů, jež lze samostatně uzavřít. Zvýší se tak podtlak v pracovní části, kterou lze ještě vymezit těsnící gumou vloženou do drážky. Druhou možností upnutí materiálu je T-drážka, která slouží pro uchycení materiálu upínkami nebo připevnění různých přípravků.
• SERVOMOTORY Yaskawa SGMMS: Pohony všech os zajišťuji japonské servomotory Yaskawa. Typ SGMMS vyniká rychlým uvedením do provozu, vysokou výrobní produktivitou a maximální provozní spolehlivost. Tyto servomotory byly navrženy tak, aby zvládly více než 60000 hodin provozu.

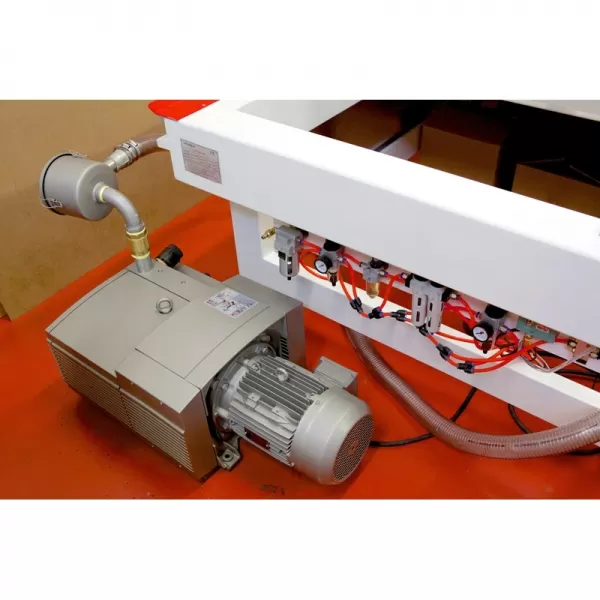

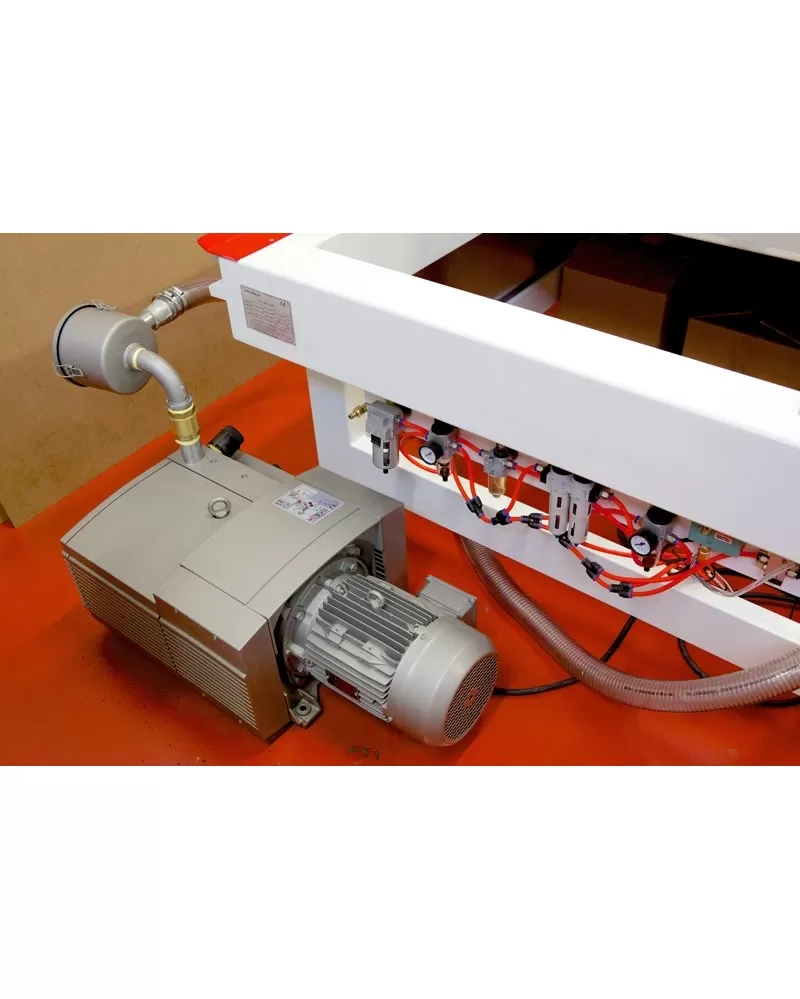

• Vývěva Becker: Lamelová vývěva Becker má jednoduchou konstrukci s jednou hřídelí a přímým pohonem. Díky tomu vyniká dlouhou životností a nízkými nároky na údržbu a provozními náklady. Vývěva pracuje zcela bez oleje, jednotlivé komory jsou odděleny grafitovými lamelami. Již ve standardu má vývěva integrované sací filtry a regulační ventily.
• Lineární vedení THK: Ve vedení všech os routeru je použito lineární vedení, zajišťující vysokou přesnost a rychlost. Jeho další výhodou je snadná údržba, vysoká výdrž a hladký chod. Pro naše routery jsme vybrali špičku mezi výrobci tohoto zařízení, firmu THK.

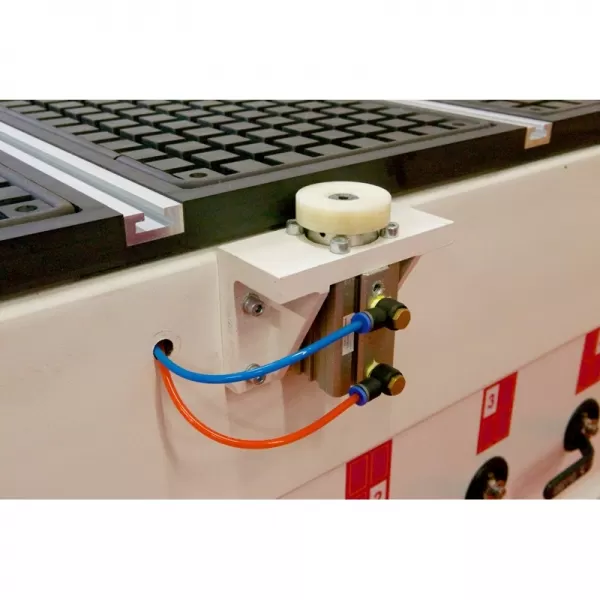

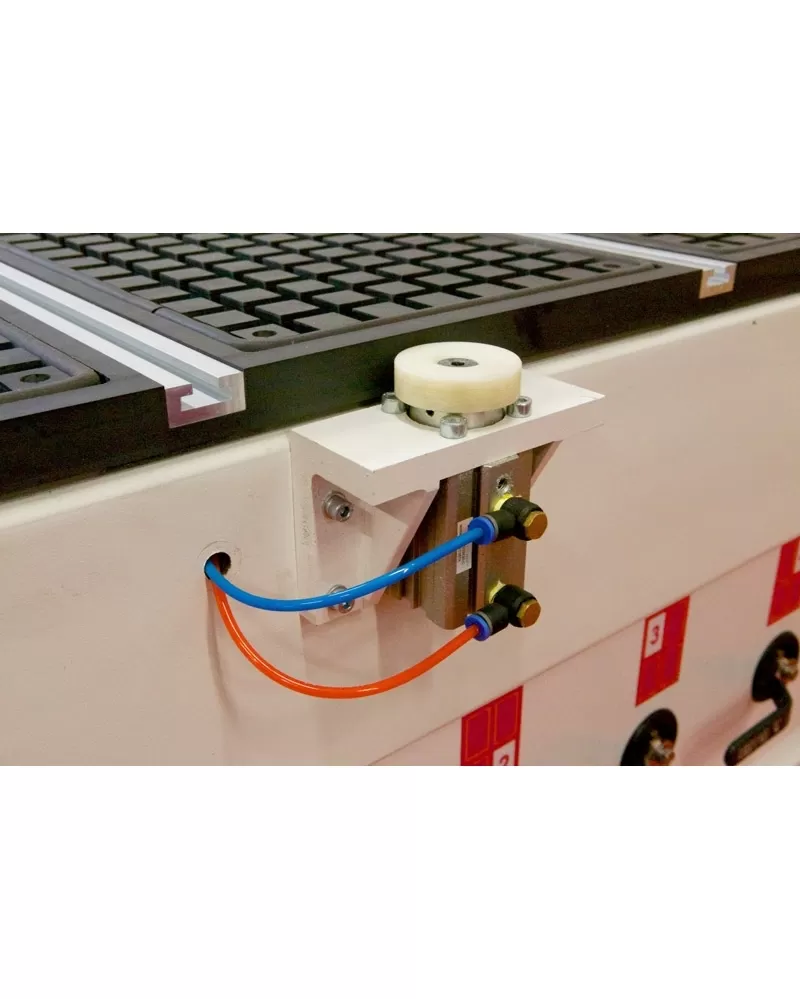

• Senzor pro automatické měření délkové korekce nástroje: Měřicí senzor umožňuje obsluze snadné, rychlé a přesné změření délky nástroje. Cyklus probíhá automaticky a díky tomu vznikne významná úspora času při přípravě výroby. Sníží se tak prostoje stroje a zefektivní se produktivita.

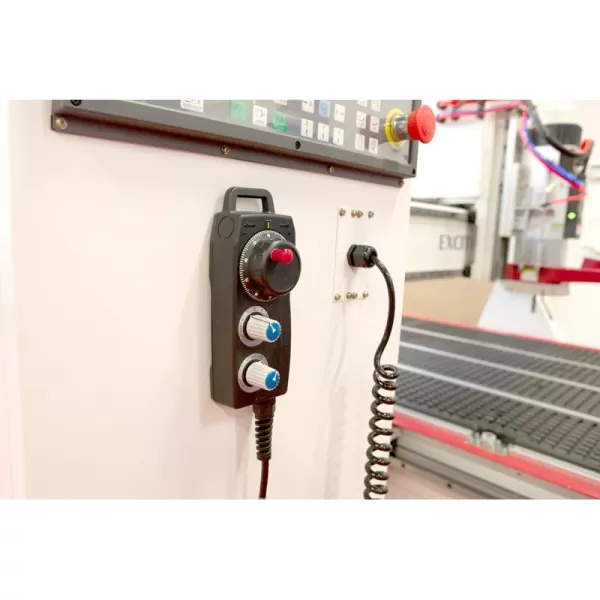

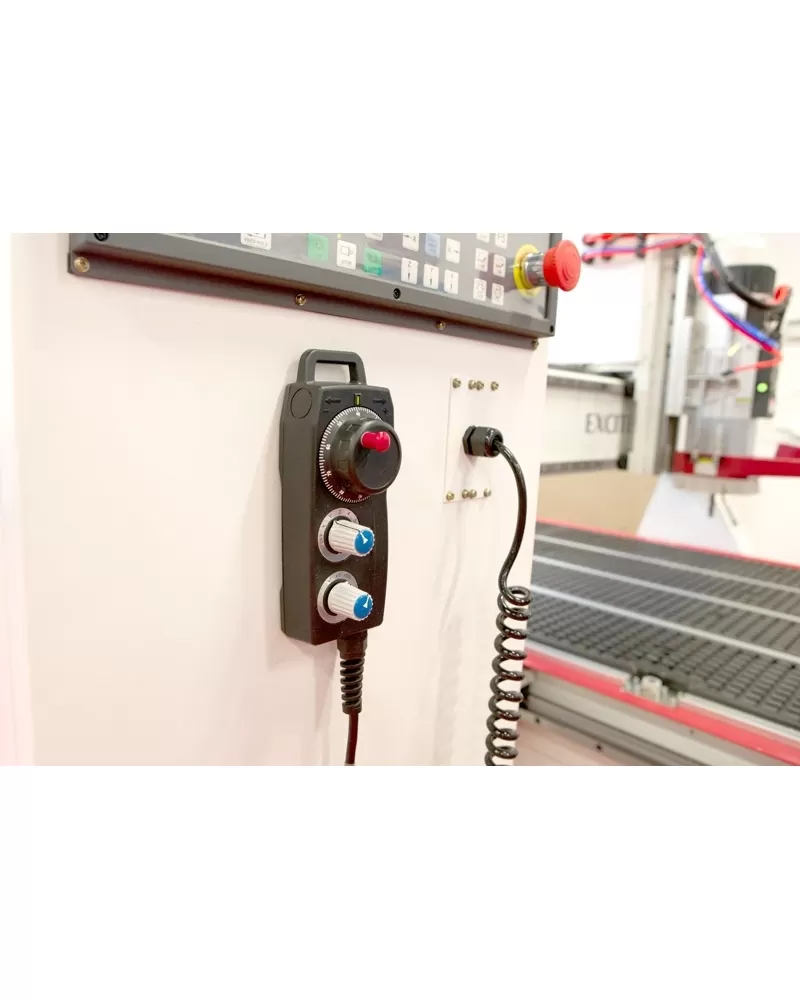

• MPG: Routery NUMCO jsou vždy vybaveny ručními ovladači MPG pro usnadnění seřizovacích prací (umožňuje rychlý výběr osy posuvu, velikost kroku, manuální najetí nástrojem k materiálu, atd.),
• CAD/CAM Gravostar: Ke všem CNC frézkám a CNC routerum ZDARMA dodáváme CAD/CAM software Gravostar, který umožňuje jednoduché a rychlé programování.

Použití

• Kovy: hliník, dural, měď, mosaz, bronz atd.
• Plasty: plexisklo, polykarbonát, akrylát, polystyren, ABS, vinyl, PVC atd.
• Dřevo: překližka, MDF, lamináty, dřevotřísky, všechny typy dřevin atd.
• Ostatní: Alucobond, Dibond, Styrodur, Ebalta, pěna, molitan

Řídící systém SYNTEC

Systém pro produktivní a konstantní provoz CNC routerů. Tento systém se vyznačuje vysokou spolehlivostí, bezporuchovým provozem a vysokým výkonem (zajišťující maximální přesnost). Panel řídícího systému je vybaven barevným displejem (s možností simulace výroby), ovládacími tlačítky (režim stroje: JOG, MDA, AUTO, ručním nastavením os, atd.), bezpečnostním vypínačem a klávesnicí. Rozhraní na ovládacím panelu umožňuje jednoduché použití USB flash disku pro přenos jednotlivých programů.

2,5CAD/CAM software GRAVOSTAR

ZDARMA ke všem CNC frézkám a CNC routerům, který umožňuje jednoduché a rychlé programování. Software umožnuje jednoduché a rychlé programování, vytváření strojních drah pro 2D gravírování a frézování. Podporuje výplně ploch, jednočarové písmo, správu nástrojů a výpočet doby obrábění. Vychází z dlouholetých zkušeností s gravírováním a frézováním. Pro náročnější grafické práce je vhodný ve spojení s obecným programem typu Zoner Calisto, Corel Draw, Open Office Draw, Adobe Illustrator apod., kde si můžete udělat grafiku, a v Gravostaru k ní adekvátní strojní dráhy. Software zobrazuje strojní dráhy buď podle hladin, směru nebo tlouštěk zvolených nástrojů v různých hloubkách. Snadno lze vytvářet nové definice nástrojů, a ty mít pak uložené v různých bankách. Ke každému nástroji je možné přiřadit technologii použití (otáčky, posuvy atd..). Program funguje na všech typech Windows od verze 95 až po WIN10.

• Výplně ploch meandrem nebo offsetem
• Konturu pro vyříznutí tvaru včetně tangenciálních nájezdů a výjezdů
• Gravírování textu
• Možnost tvorby vlastních SHP fontů
• Podporu bodů (pro vrtání)
• Výpočet doby obrábění
• Funkce optimalizace strojních drah
• Příchytové módy
• Zobrazení podle tvaru nástroje, směru obrábění nebo pořadí
• Rozdělení hloubky řezu až na 50 průchodů s různými parametry pro každý průchod
• Jednoduché a přehledné ovládání
• Možnost konfigurace výstupu do G-kódu
• Program je v českém jazyce
