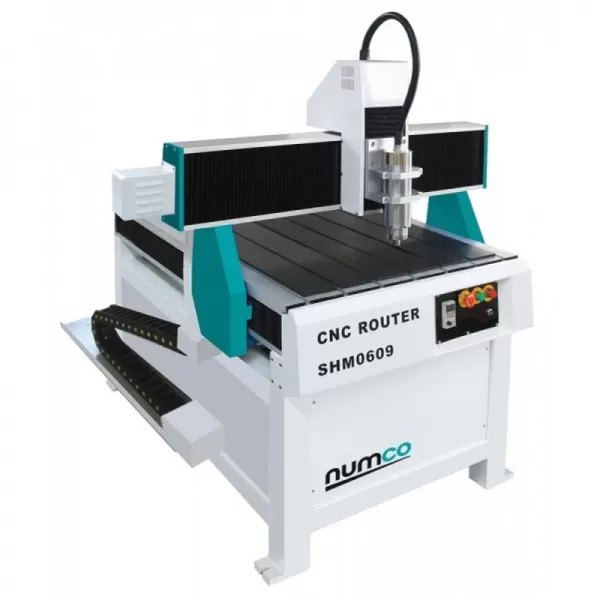

Tříosý router s vysokootáčkovým vřetenem vhodný k obrábění slitin neželezných kovů, plastů a dřeva.

Tato řada routerů je určena pro obrábění slitin neželezných kovů, plastů a dřeva v reklamním a nábytkářském průmyslu. Své uplatnění naleznou, ale i při výrobě měkkých vstřikovacích forem, elektrod a jiných tvarově náročných aplikací.

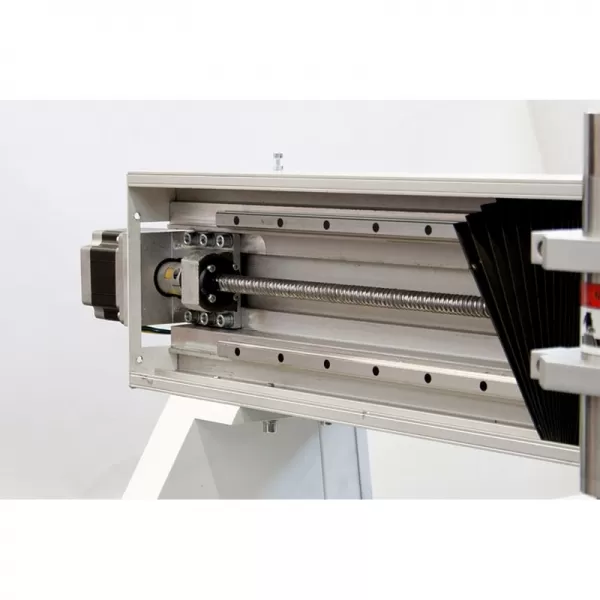

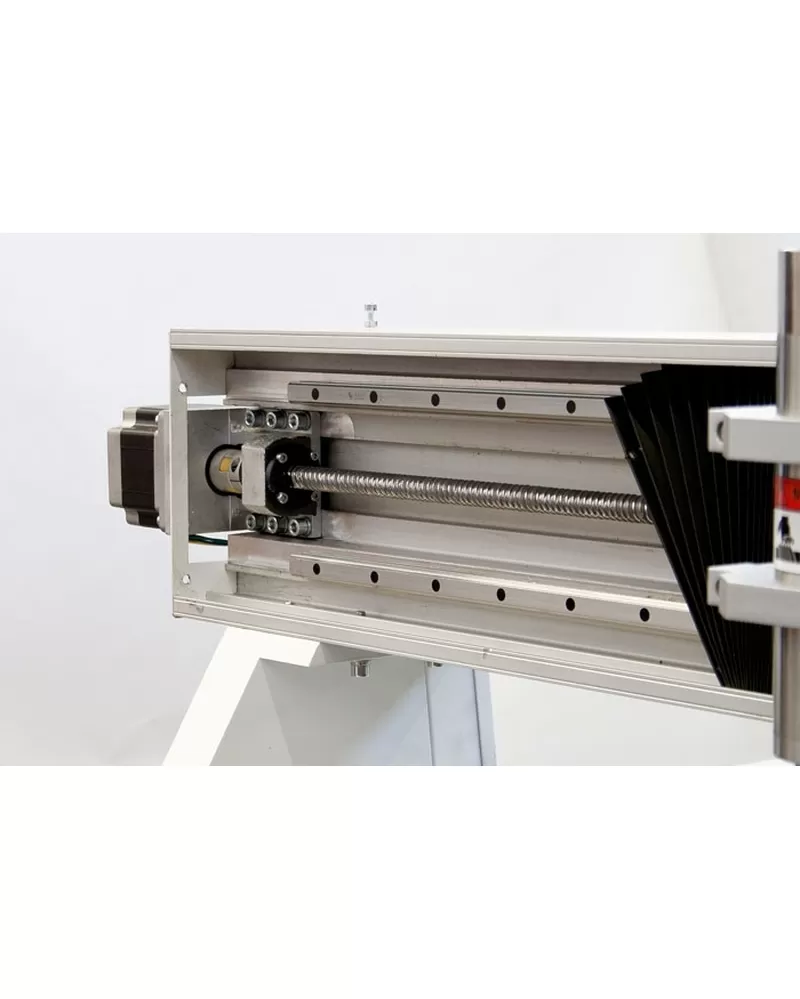

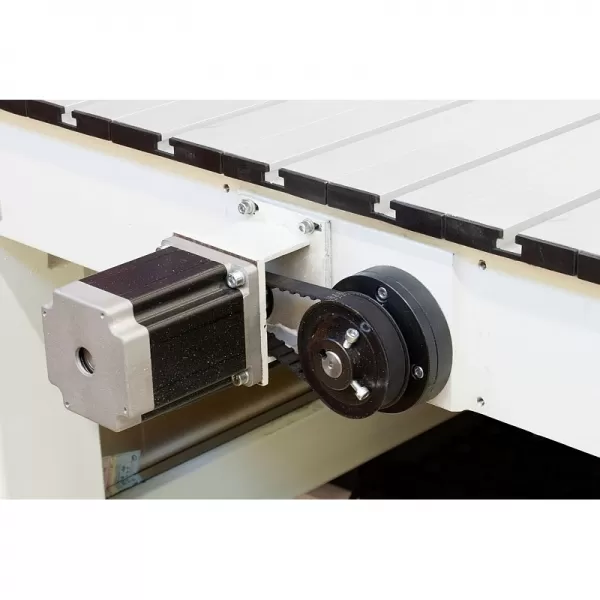

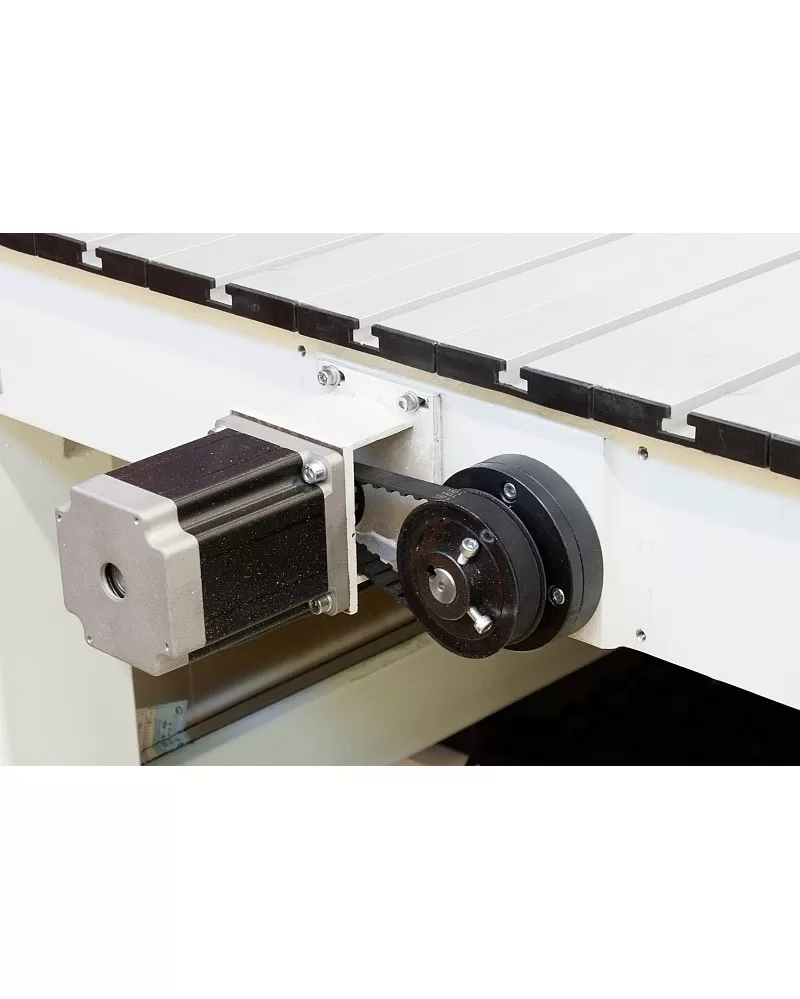

Základní provedení zahrnuje řídící systém ARMOTE, MPG ovladač pro usnadnění seřizovacích prací, sondu pro určení délkové korekce nástroje, Start/stop tlačítko pro opakované zpracování výrobních programů, 2F krokové motory, přesné kuličkové šrouby, lineární vedení HIWIN, vysokootáčkové tiché vřeteno s garantovanou házivostí méně jak 0,01 mm a s upínáním nástrojů do kleštiny, indukční snímače OMRON zaručující vysokou přesnost najetí referenčního bodu.

Hlavní konstrukční části stroje (rám, bočnice, portál) jsou tvořeny odlitky, které zajišťují vysokou tuhost a stabilitu.

Použití

• Kovy: hliník, dural, měď, mosaz, bronz atd.
• Plasty: plexisklo, polykarbonát, akrylát, polystyren, ABS, vinyl, PVC atd.
• Dřevo: překližka, MDF, lamináty, dřevotřísky, všechny typy dřevin atd.
• Ostatní: Alucobond, Dibond, Styrodur, Ebalta, pěna, molitan

Ke všem CNC routerům ZDARMA dodáváme 2,5CAD/CAM software GRAVOSTAR, který umožňuje jednoduché a rychlé programování. Tento CAM je přímo kompatibilní s řídícím systémem Armote což umožňuje snadnou a rychlou editaci všech parametrů výrobního programu přímo v prostředí řídícího systému.

Rozsah dodávky

• 2,5 CAD/CAM software ZDARMA

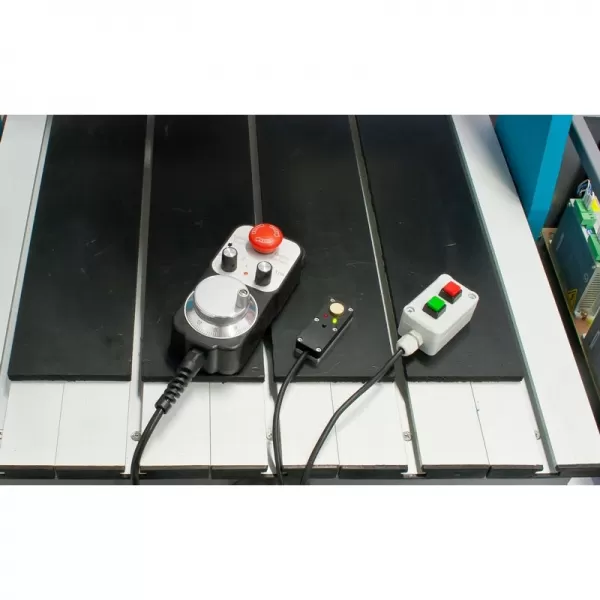

• MPG ruční ovladač
• Sonda pro určení délkové korekce nástroje
• Tlačítko START/STOP
• Nástavec na odsávání
• Základní rychloupínky
• Matice pro upnutí kleštiny ER16
• Nivelační prvky

Řídící systém Armote na CNC frézkách Numco

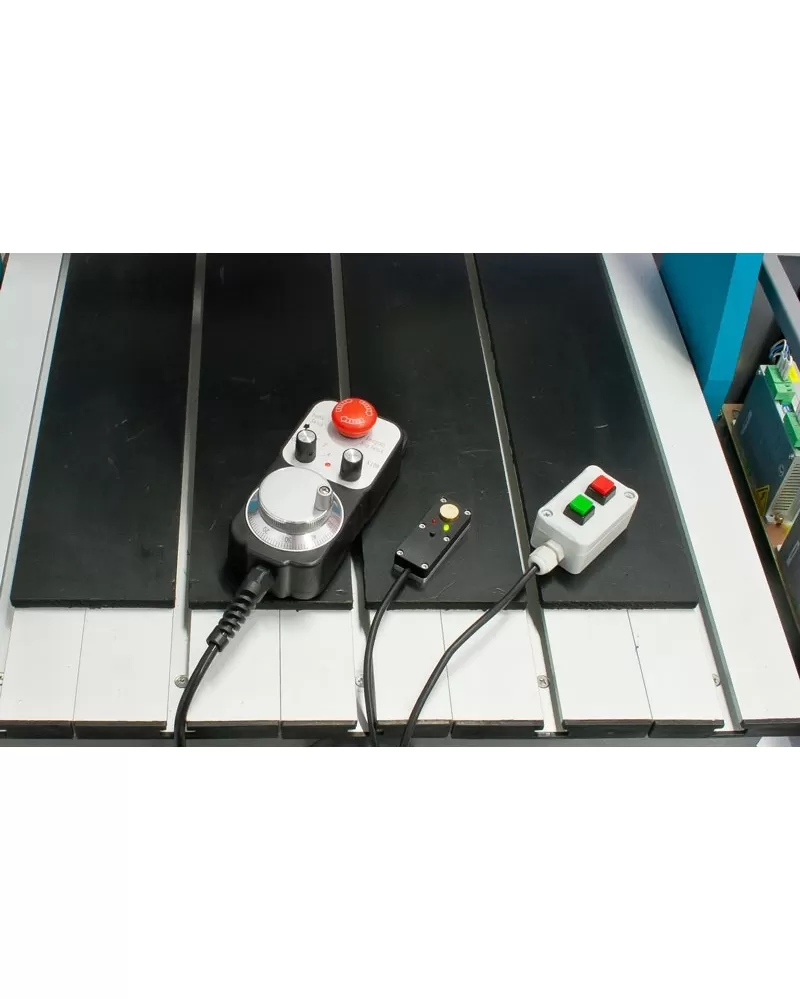

Použitím řídícího systému Armote je možné CNC fréžku osadit dalším příslušenstvím:

• MPG ovladač
• Senzor pro určení délkové korekce nástroje (pevný nebo pohyblivý)
• Start/Stop tlačítko pro spouštění programu
• Rotační osu
• Digitalizační sondu a další příslušenství

Armote je 2D/3D ovládací program pod Windows s grafickým zobrazením drah a polohy nástroje za chodu stroje, komfortním ovládáním a širokým spektrem vstupních souborů (GDF, HPGL, Gkódy pro FC16, ISO Gkódy, NCP). Komunikace mezi strojem a PC probíhá pomoci rozhraní RS232. Pokud PC není tímto portem vybaven, lze použít převodník USB/RS232.

Základní charakteristika programu

• Změna otáček vřetene a rychlosti posuvů i během obrábění
• Během obrábění zobrazuje aktuální polohu nástroje
• Výpis G-kódů v okně programu
• Možnost krokování dat po řádcích programu
• Filtr vstupních dat
• Možnost ovládání více strojů z jednoho PC
• Správa nástrojů a technologie
• Široké možnosti nastavení
• Při definování upínek v Gravostaru (program dodáván se strojem) stroj zvolí dráhu nástroje tak, aby nedošlo ke kolizi s upínkou (nastavení výšky přejezdu nad ní)
• Podpora parametrických G-kódů frézky FC16
• Možnost vypnutí části g-kódu s některým nástrojem
• Vestavěný editor G-kódů
• Měření rozdílu vzdálenosti po referencích
• Ovládání pracovního cyklu přes vstupy na řídící jednotce (spuštění/přerušení)

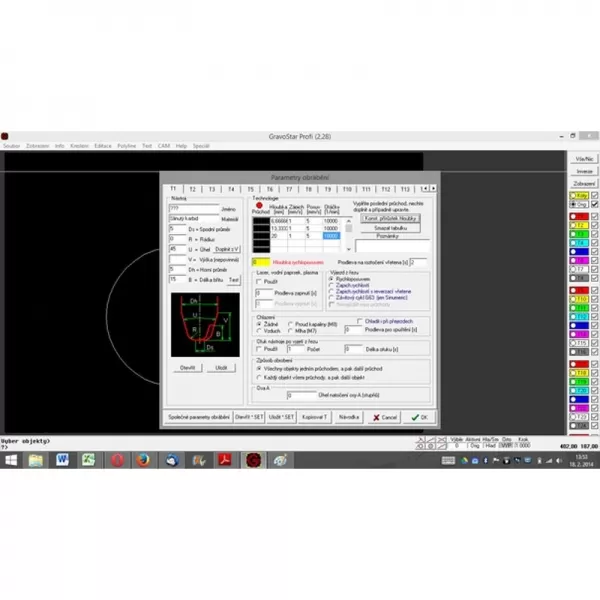

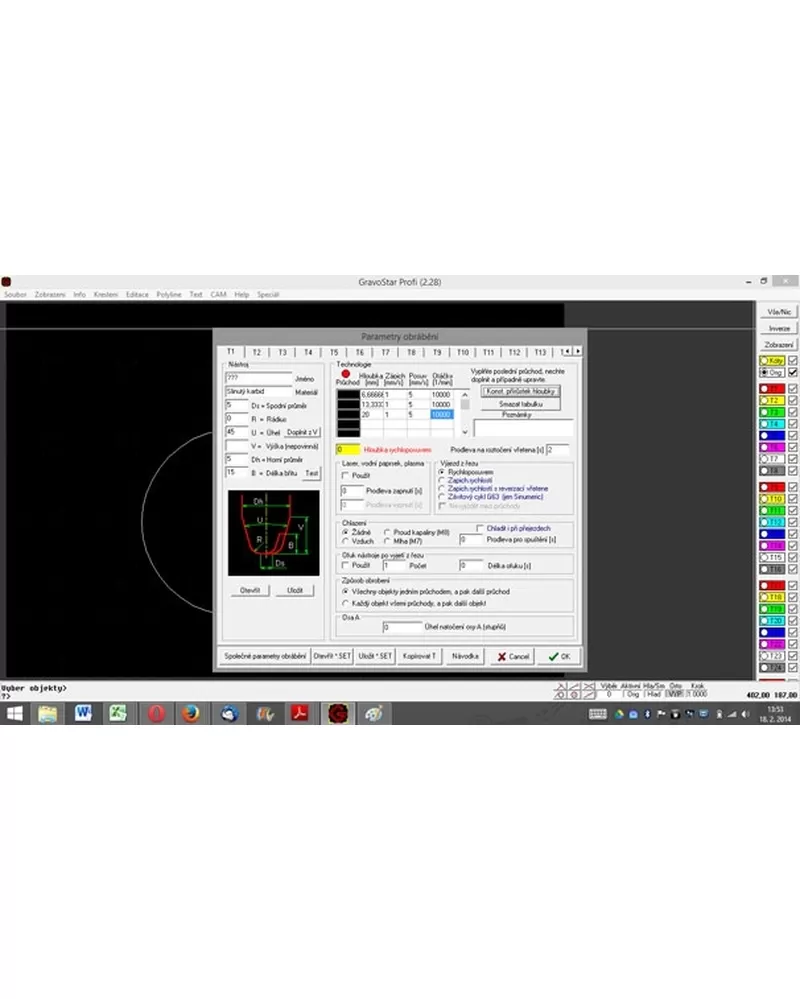

2,5CAD/CAM software GRAVOSTAR

ZDARMA ke všem CNC frézkám a CNC routerům, který umožňuje jednoduché a rychlé programování. Software umožnuje jednoduché a rychlé programování, vytváření strojních drah pro 2D gravírování a frézování. Podporuje výplně ploch, jednočarové písmo, správu nástrojů a výpočet doby obrábění. Vychází z dlouholetých zkušeností s gravírováním a frézováním. Pro náročnější grafické práce je vhodný ve spojení s obecným programem typu Zoner Calisto, Corel Draw, Open Office Draw, Adobe Illustrator apod., kde si můžete udělat grafiku, a v Gravostaru k ní adekvátní strojní dráhy. Software zobrazuje strojní dráhy buď podle hladin, směru nebo tlouštěk zvolených nástrojů v různých hloubkách. Snadno lze vytvářet nové definice nástrojů, a ty mít pak uložené v různých bankách. Ke každému nástroji je možné přiřadit technologii použití (otáčky, posuvy atd..). Program funguje na všech typech Windows od verze 95 až po WIN10.

• Výplně ploch meandrem nebo offsetem
• Konturu pro vyříznutí tvaru včetně tangenciálních nájezdů a výjezdů
• Gravírování textu
• Možnost tvorby vlastních SHP fontů
• Podporu bodů (pro vrtání)
• Výpočet doby obrábění
• Funkce optimalizace strojních drah
• Příchytové módy
• Zobrazení podle tvaru nástroje, směru obrábění nebo pořadí
• Rozdělení hloubky řezu až na 50 průchodů s různými parametry pro každý průchod
• Jednoduché a přehledné ovládání
• Možnost konfigurace výstupu do G-kódu
• Program je v českém jazyce
