Name: Soustruh OPTIturn TH 4615
Brand: Optimum
Price: 511817 CZK
Availability: InStock

Parametry

Model	OPTIturn TH 4615
Točná délka	1500 mm
Točný průměr	690 mm
Distribuce	CZ
Kužel pinoly koníka	MK4
Kužel vřetena	MK6
Plynulá změna otáček	ne
Posuv – podélný	0,031 - 1,7 mm/ot. (40)
Posuv – příčný	0,014 - 0,784 mm/ot. (40)
Upínání vřetena	Camlock DIN ISO 705-2 č. 6
Závit metrický	0,1 - 14 mm/ot. (53)
Závit modulový	0,1 - 7 M.P. (34)
Dotaz	1
Závit palcový	2 - 112 záv./1“ (40)
Závit trapézový	4 - 112 D.P. (50)
Otáčky - provedení Vario	10 - 2500 ot./min
Počet rychlostí	12
Otáčky	25 - 2000 ot./min
Průchod vřetene	58 mm
Příkon čerpadla chlazení	100 W
Max. posuv nožového suportu	128 mm
Posuv pinoly	130 mm
Výška hrotu	230 mm
Délka můstku	240 mm
Max. točný průměr nad suportem	270 mm
Max. posuv příčného suportu	285 mm
Napájecí napětí	400 V
Max. točný průměr nad ložem	465 mm
Hmotnost	1810 kg
Příkon	5500 W

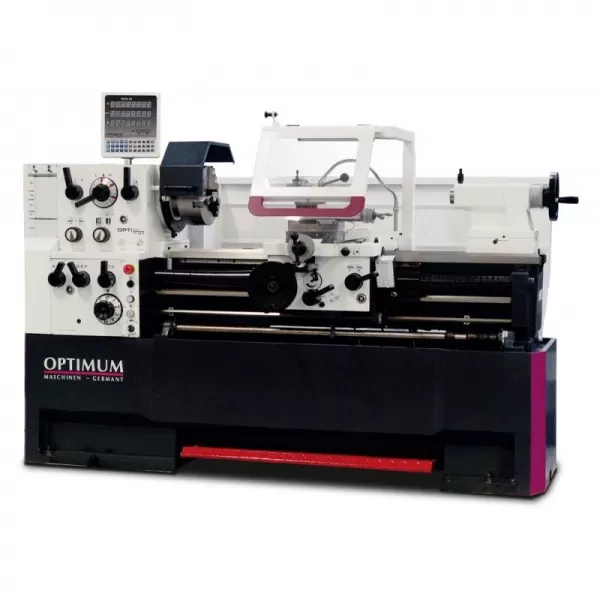

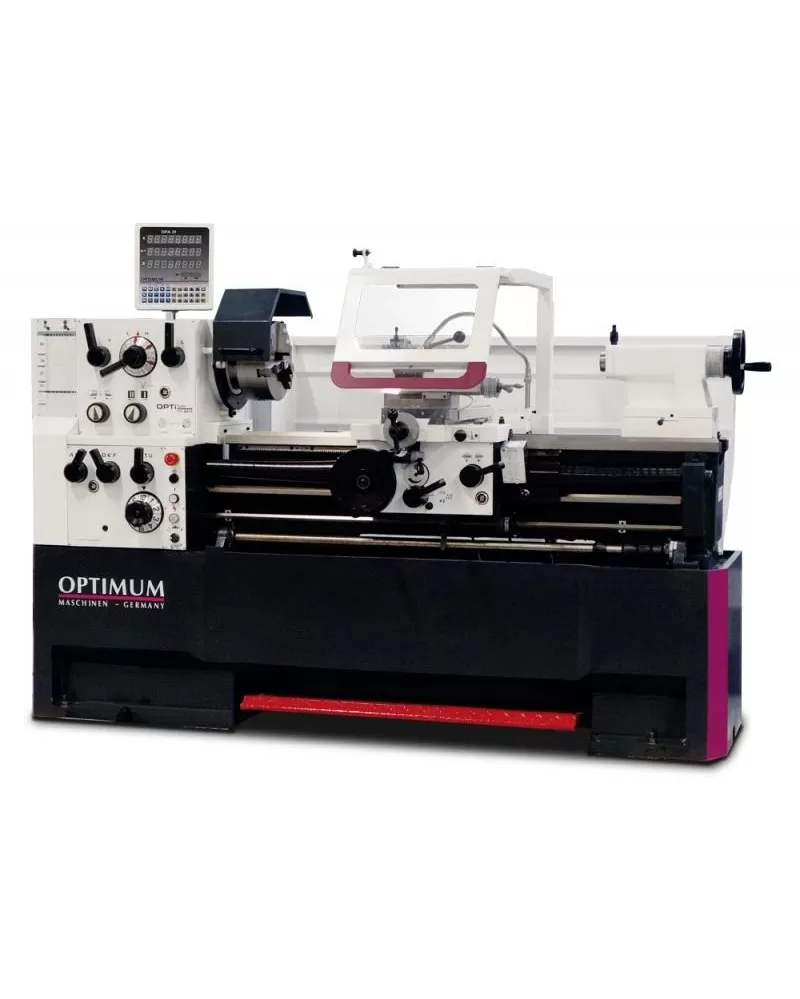

Soustruh OPTIturn TH 4615

Masivní, plně vybavený soustruh s digitálním odměřováním polohy. Mimořádně klidný chod bez vibrací zajišťuje stojan a lože, které jsou odlity z jednoho kusu.

Upínání vřetene Camlock ASA D 1 - 6“
Kalené a broušené vřeteno uložené kuželíkových ložiscích, které běží v olejové lázni
Zaručená házivost čela vřetene <0,015 mm
Uzavřená posuvová skříň s rychlým řazením, ozubené kola jsou kalené a broušené, uložené v olejové lázni
Podstavec a lože stroje jsou odlity z jednoho kusu litiny
Vyjímatelný můstek lože
Kalené a broušené vodící plochy lože
Centrální mazání vodících ploch
Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuv
Koník přestavitelný pro soustružení kuželů o ±15 mm
Chod vpravo-vlevo přepínatelný ovládací pákou
Podpěťový spínač, nouzový vypínač a jištění motoru
Mechanická nožní brzda vřetene
Provedení podle DIN 8606 (nástrojařská přesnost)
Digitální odměřování všech tří os pomocí skleněných pravítek

Rozsah dodávky

Sklíčidlo není součástí dodávky!
Dva pevné hroty MK4
Redukční pouzdro MK6/MK4
Stěna ostřiku (namontovaná)
Nožní brzda vřetene
Halogenová lampa 50 W/24 V
Závitový indikátor
Kufřík s nářadím
Olejová náplň
Digitální odměřování
Ukazatel polohy DPA 21
Pevná luneta pro O 25 – 178 mm
Pohyblivá luneta O 19 – 114 mm
Rychloupínací nožový držák SWH 5-B (volitelně čtyřpolohová nožová hlava)
Držák pro čtyřhranné nože D 25×120 mm
Podstavec stroje
Chladicí zařízení

Značka

Optimum

Parametry

Model	OPTIturn TH 4615
Točná délka	1500 mm
Točný průměr	690 mm
Distribuce	CZ
Kužel pinoly koníka	MK4
Kužel vřetena	MK6
Plynulá změna otáček	ne
Posuv – podélný	0,031 - 1,7 mm/ot. (40)
Posuv – příčný	0,014 - 0,784 mm/ot. (40)
Upínání vřetena	Camlock DIN ISO 705-2 č. 6
Závit metrický	0,1 - 14 mm/ot. (53)
Závit modulový	0,1 - 7 M.P. (34)
Dotaz	1
Závit palcový	2 - 112 záv./1“ (40)
Závit trapézový	4 - 112 D.P. (50)
Otáčky - provedení Vario	10 - 2500 ot./min
Počet rychlostí	12
Otáčky	25 - 2000 ot./min
Průchod vřetene	58 mm
Příkon čerpadla chlazení	100 W
Max. posuv nožového suportu	128 mm
Posuv pinoly	130 mm
Výška hrotu	230 mm
Délka můstku	240 mm
Max. točný průměr nad suportem	270 mm
Max. posuv příčného suportu	285 mm
Napájecí napětí	400 V
Max. točný průměr nad ložem	465 mm
Hmotnost	1810 kg
Příkon	5500 W
