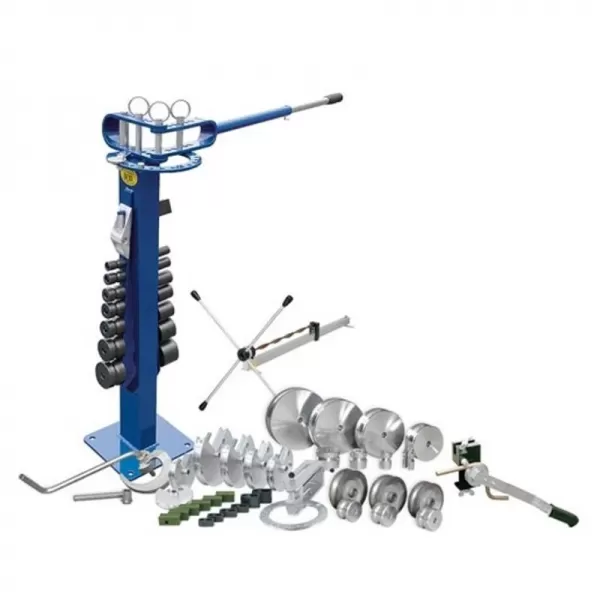

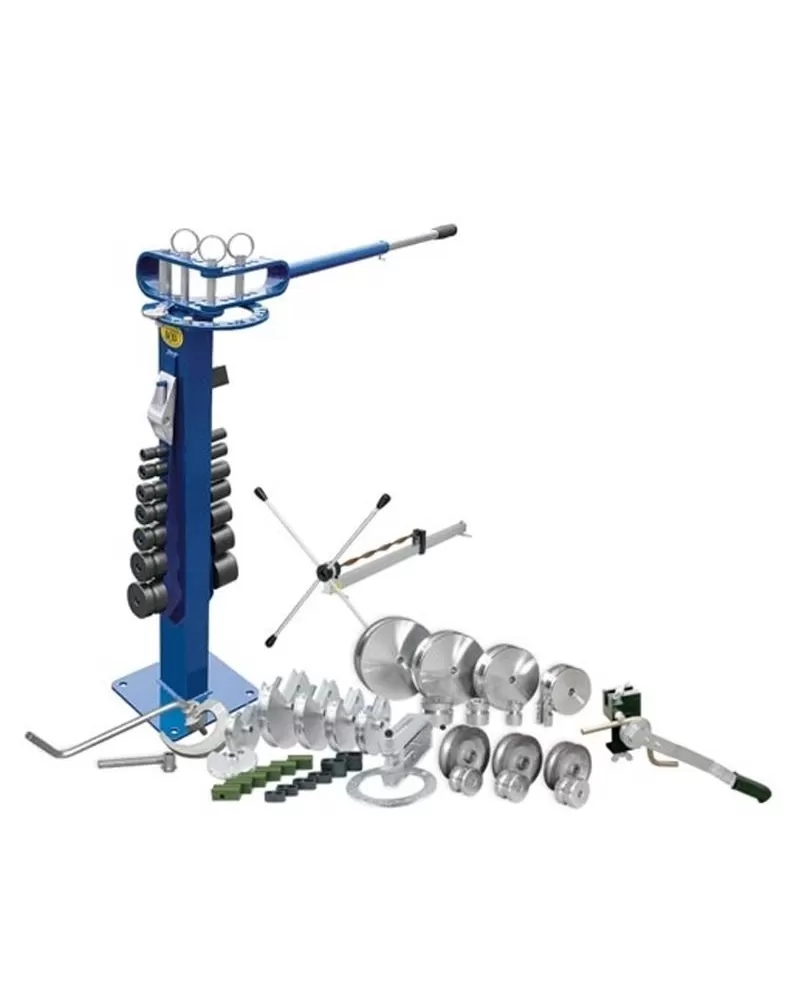

Ohýbačka trubek sestava 1010930

Ohýbačka trubek sestava „Vše“ BOW 1010930

• Tato sestava zahrnuje celý sortiment námi vyráběných ručních strojů, včetně kompletního příslušenství
• Ušetříte 15%

Rozsah dodávky

• Univerzální ohýbačka OH 010
• Rolny příčné pro OH 010 - sada 010-180
• Upínací podložka pro OH 010
• Stavitelný doraz pro OH 010
• Tvarovací přípravek na spirály TP 011
• Držák tvarovacího přípravku 011
• Zkrucovačka ZK 020
• Ohýbačka trubek OH 031 - rozšíření OH 010
• Ohýbačka trubek kombi OH 040
• Mezideska pro OH 030
• Topenářské kladky pro OH 010

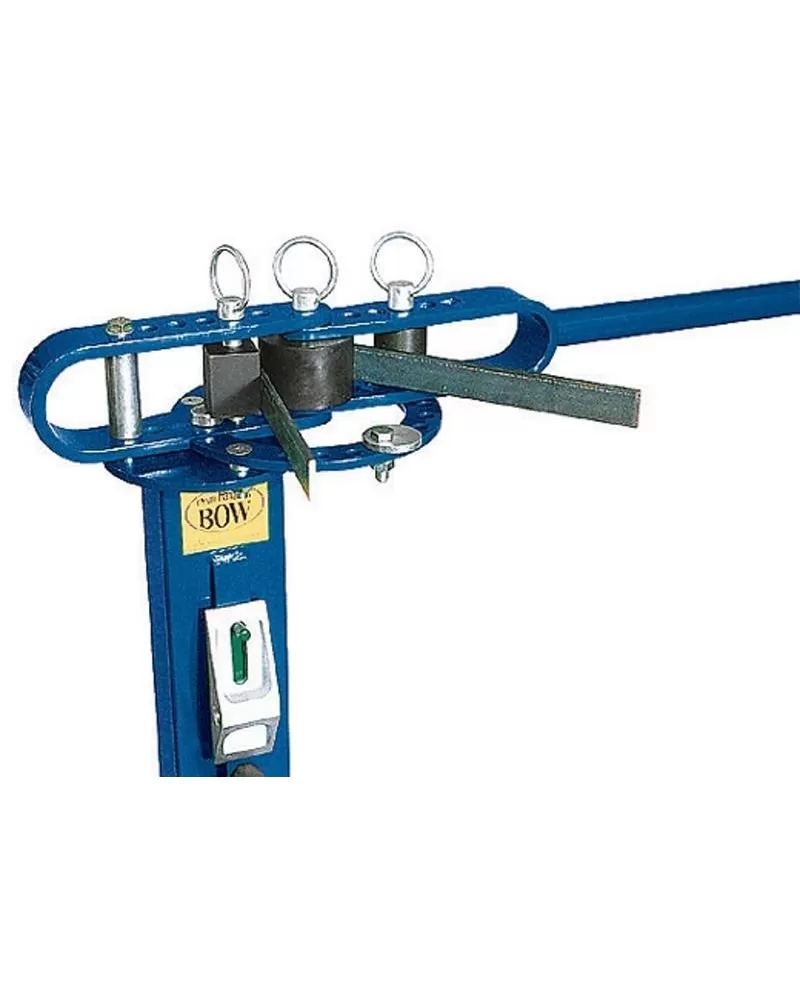

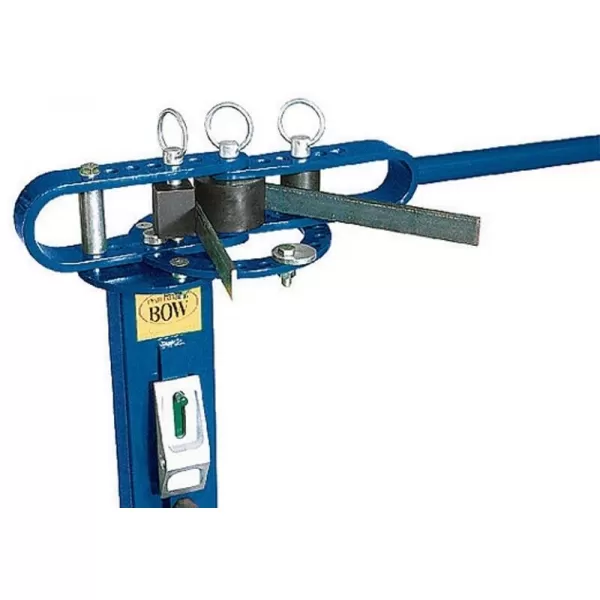

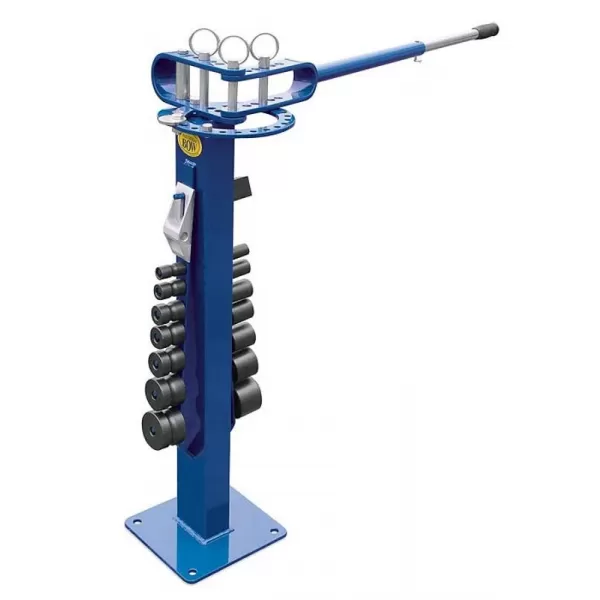

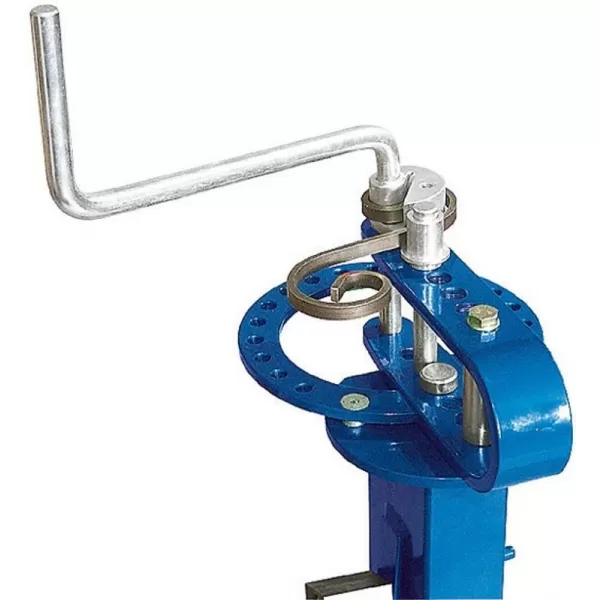

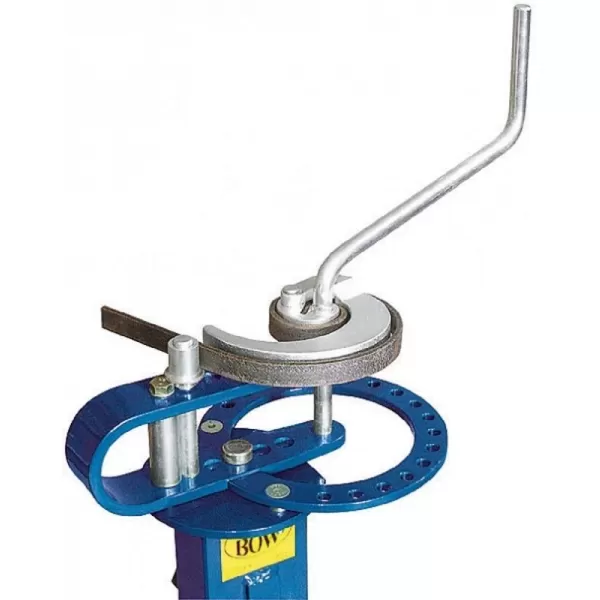

Univerzální ohýbačka OH 010 BOW 1010000

• Slouží k ohýbání materiálů plochých, čtyřhranných a kruhových průřezů a silnostěnných topenářských trubek
• Poskytuje skutečně ekonomický způsob ohýbání běžných tvarů a ohybů
• Ohýbací hlava s pákou je odnímatelná a snadno přenosná; pomocí upínací podložky (obj. č. 1010 250.W) je možno ji upnout do svěráku na různých pracovištích, v servisních vozech apod.
• Možno ohýbat jednoduché i složité tvary, ohyby až do 180°, různé uzavřené tvary – to vše zastudena
• Pro zajištění přesnosti při sériové výrobě slouží úhlový doraz
• V kombinaci s tvarovacím přípravkem umožňuje ohýbačka výrobu ozdob ných mříží, zahradního nábytku nebo deko rač ních prvků do interiérů i exteriérů
• Již více jak dva tisíce spokojených zákazníků v celé Evropě
• Výsuvná páka pro větší ohýbací sílu
• Tuhý stojan se základnou pro ukotvení stroje
• Vyrobeno v Olomouci
• Max. rozměry materiálu:
• Čtyřhranná ocel 16 × 16 mm
• Pásová ocel - rádiusový ohyb 10 × 50 mm
• Kulatina O 16 mm
• Betonářská ocel O 14 mm
• Pásová ocel - ostrý ohyb 6 × 50 mm
• Hmotnost 32 kg

Rozsah dodávky

• Stojan
• Ohýbací páka
• Sada hladkých rolen O 24, 30, 37, 43, 49, 62 a 75 mm
• Sada tvarových rolen O 24, 30, 37, 43, 49, 62 a 75 mm

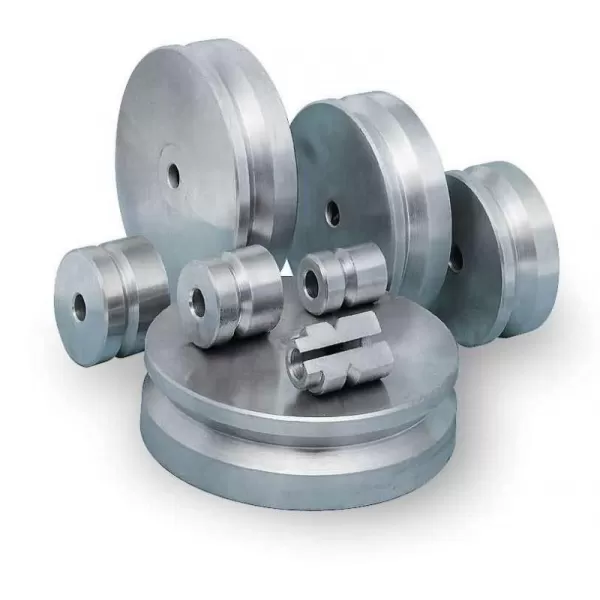

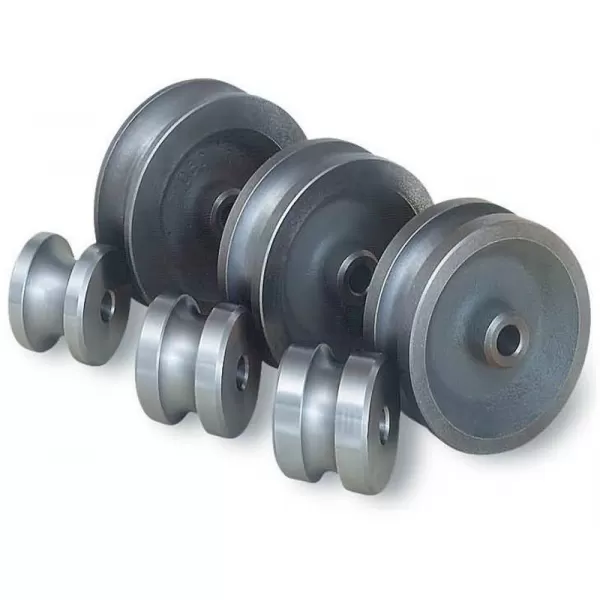

Rolny příčné pro OH 010 - sada 010-180 BOW 1010180

• Používají se pro ohýbání pásové oceli na plocho o šířce až 50 mm a tloušťce 7 mm a pro ohyb čtyřhranné oceli až do rozměru 16 × 16 mm s ohybem napříč
• Tato sada je určena pro práce při uměleckém zámečnictví, ale je vhodná i pro běžné zámečnické práce
• Sada se skládá z osmi kladek
• Rozšiřuje možnosti ohýbačky o tyto průměry: – o 110, 150, 175 a 200 mm
• Hmotnost 33 kg

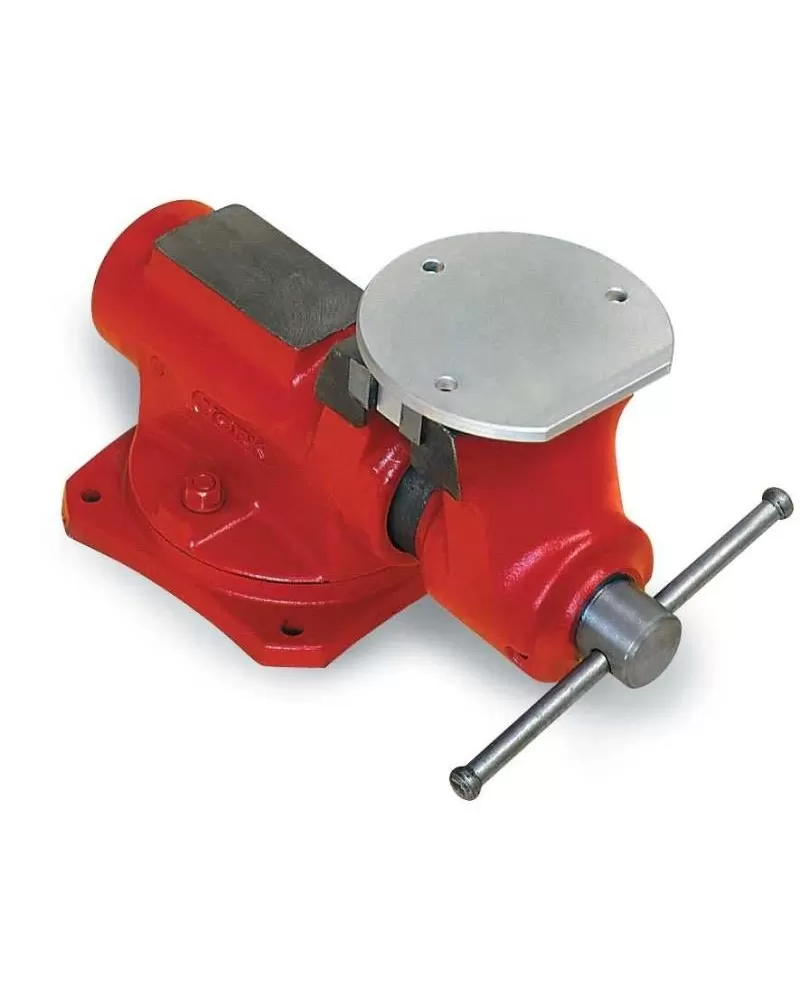

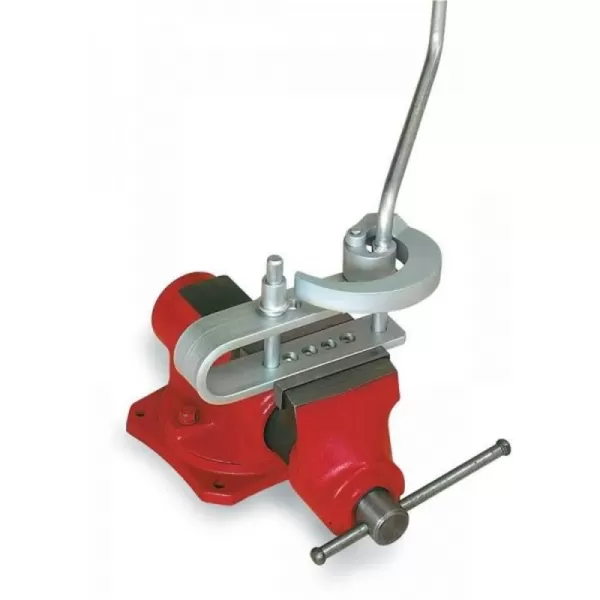

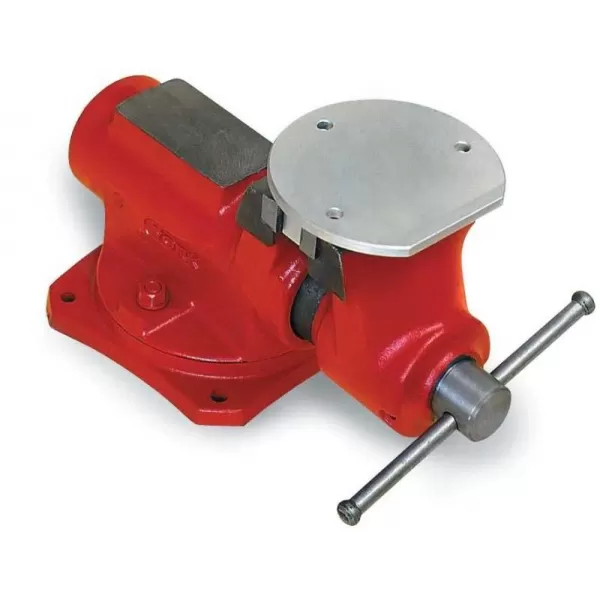

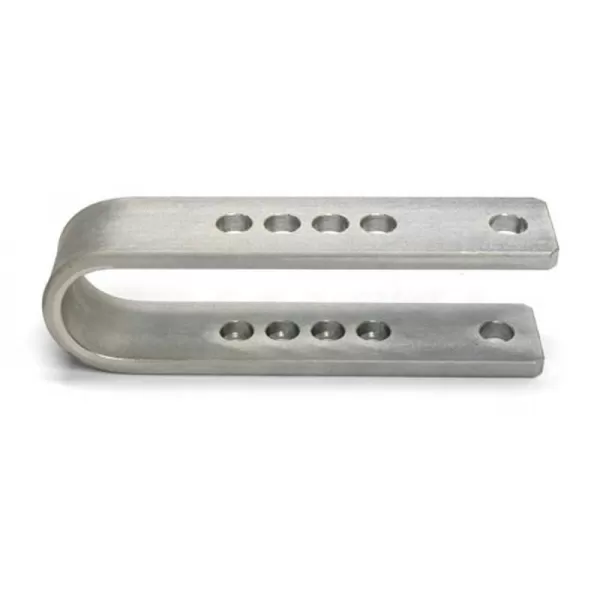

Upínací podložka pro OH 010 BOW 1010250.W

• Slouží k upnutí demontované sestavy dělící hlavy ve svěráku
• Podložka umožňuje přenosné použití ohýbačky, aniž bychom byli nuceni demontovat a přenášet stojan
• Používá se také jako zvláštní příslušenství k ohýbačce tenkostěnných trubek OH 030

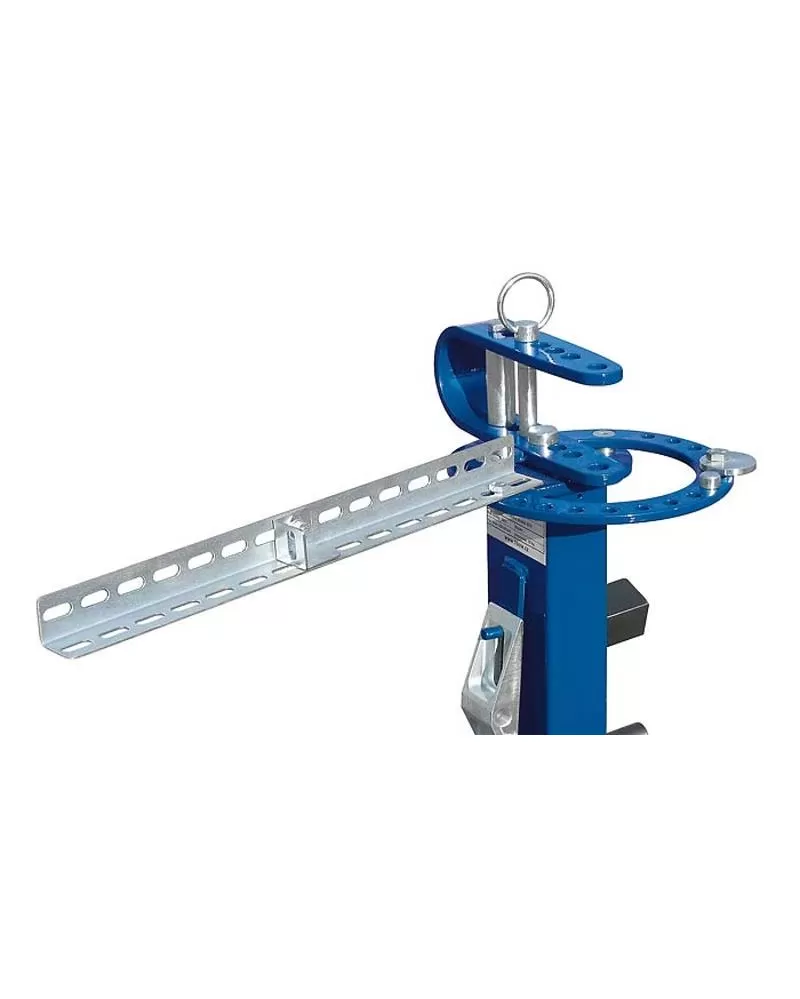

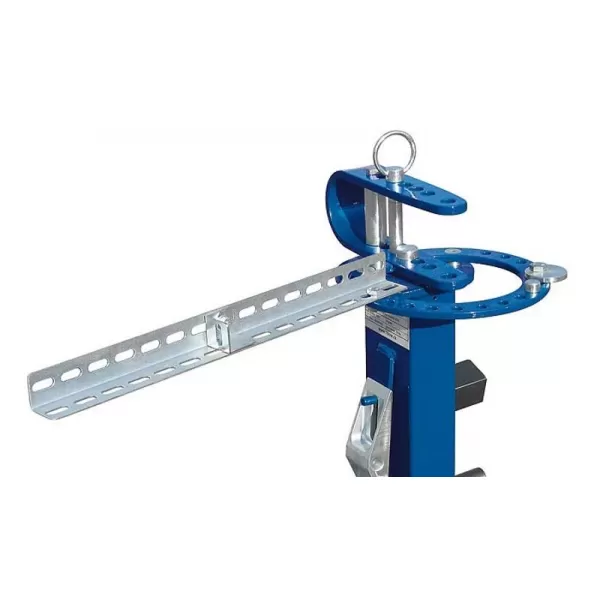

Stavitelný doraz pro OH 010 BOW 1010200

• Je univerzální stavitelný doraz, který slouží k zabezpečení stejného výškového a délkového zasunutí materiálu do stroje při sériovém ohýbání
• Celková délka 445 mm
• Hmotnost 0,5 kg

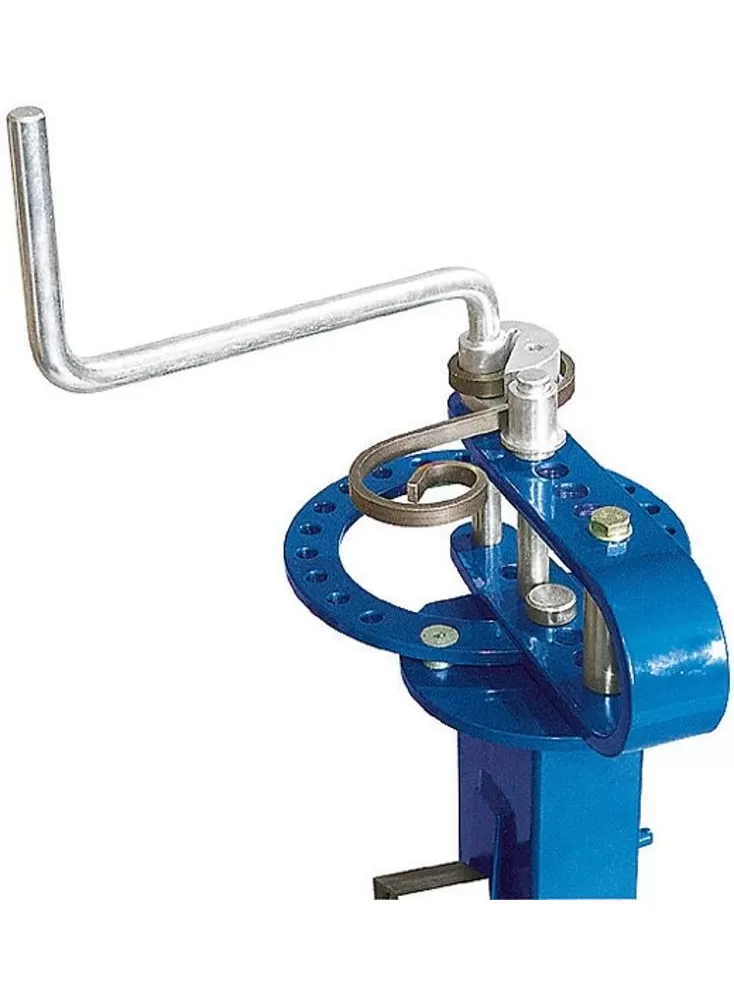

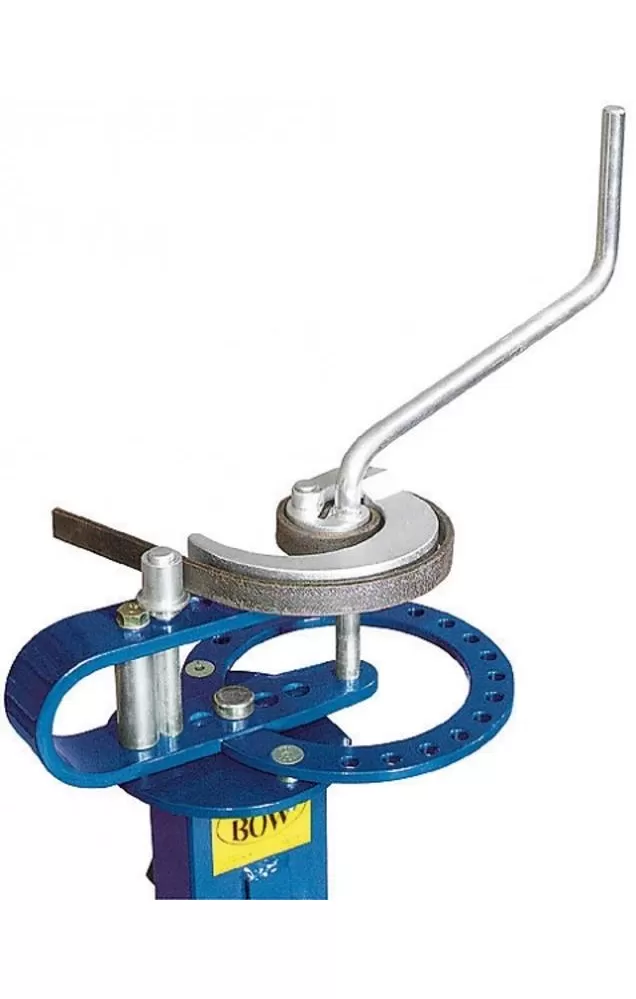

Tvarovací přípravek na spirály TP 011 BOW 1011000

• Spirálový tvarovací přípravek TP 011 umožňuje velmi jednoduchým způsobem zhotovovat tvarové ohyby na pásovině, kulatině a čtyřhranu z materiálu vhodného k tváření (žíhaného)
• Je určen pro použití na ohýbačce profilů 010 a ohýbačce topenářských trubek 012
• Součástí dodávky je pouze tvarovací přípravek, nikoli ohýbačka profilů 010 nebo 012
• Max. rozměry materiálu
• Čtyřhranná ocel 5 × 5 mm
• Pásová ocel - rádiusový ohyb 5 × 25 mm
• Kulatina O 5 mm
• Hmotnost 3 kg

Rozsah dodávky

• Součástí dodávky je tvarovací přípravek na spirály model 011

Držák tvarovacího přípravku 011 BOW 1010280.W

• Umožňuje použití přípravku i těm zákazníkům, kteří nevlastní univerzální ohýbačku model 010

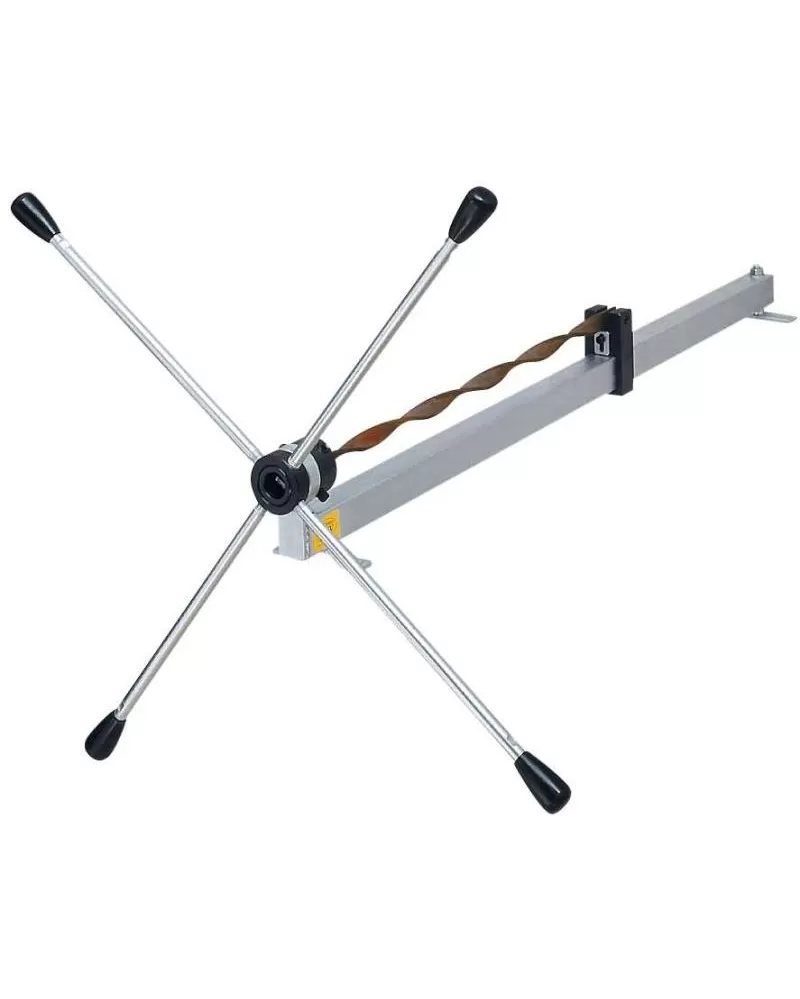

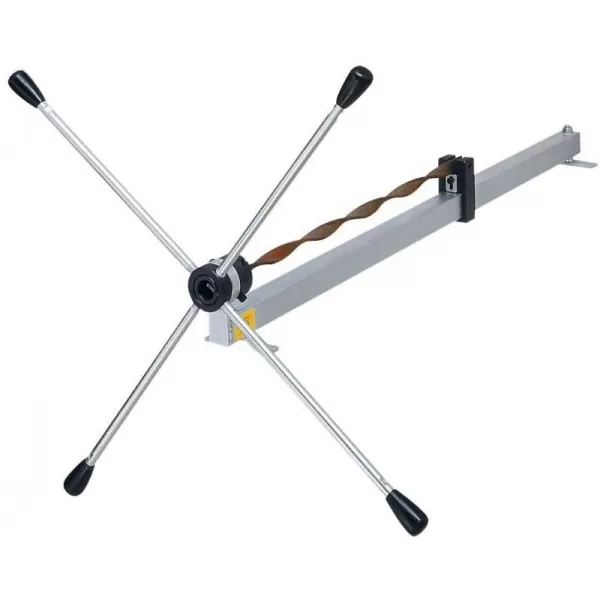

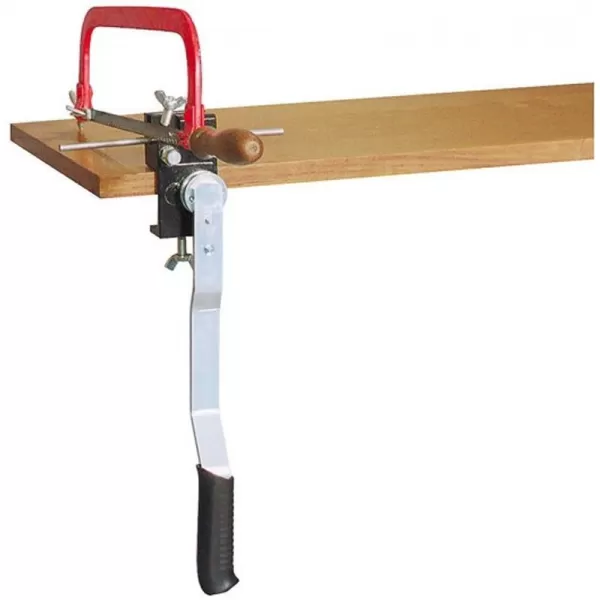

Zkrucovačka ZK 020 BOW 1020000

• Slouží ke zkrucování materiálů obdélníkových a čtvercových průřezů
• Poskytuje komfortní a velice jednoduchý způsob zkrucování v různých délkách
• Může se umístit na každé desce pracovního stolu, popřípadě na individuálně zhotoveném stojanu
• Je přenosná, po jedno duché demontáži zabere velmi malý prostor
• Umožňuje výrobu ozdobných prvků po užitelných při výrobě ozdobných mříží, zahradního nábytku a pod.
• Upínací hlava i jezdec jsou průchozí, takže délka tvářeného materiálu není prakticky omezena
• Max. rozměry materiálu
• Čtyřhranná ocel 12 × 12 mm
• Pásová ocel - rádiusový ohyb 5 × 25 mm
• Rozměry (š × v × h) 810 × 1080 × 810 mm
• Hmotnost 6 kg

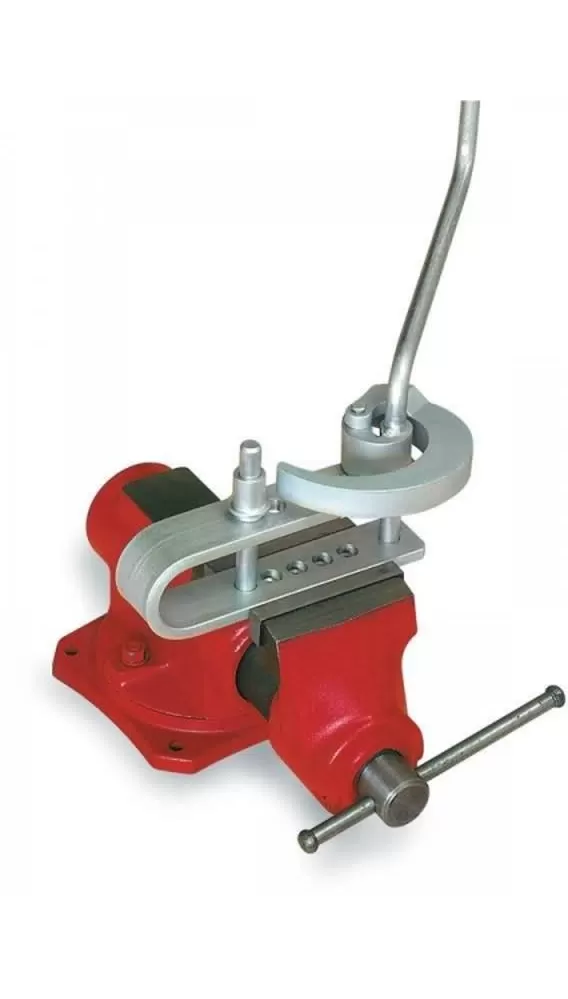

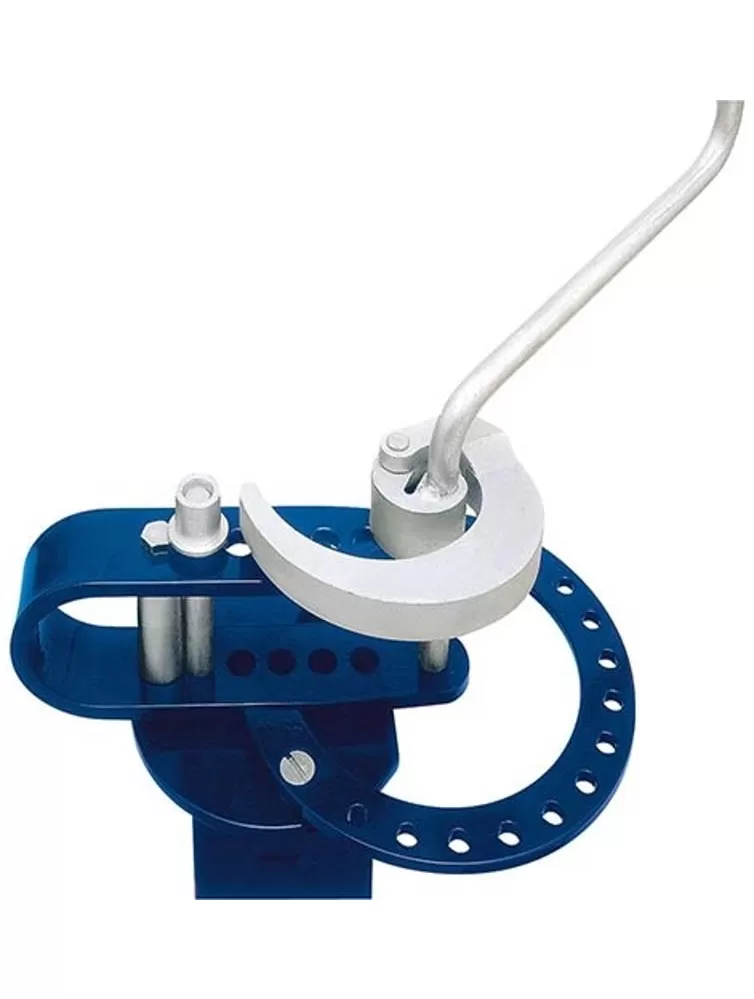

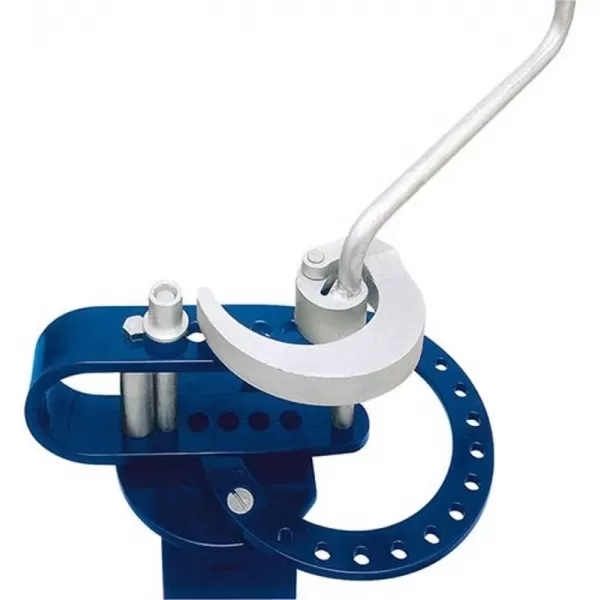

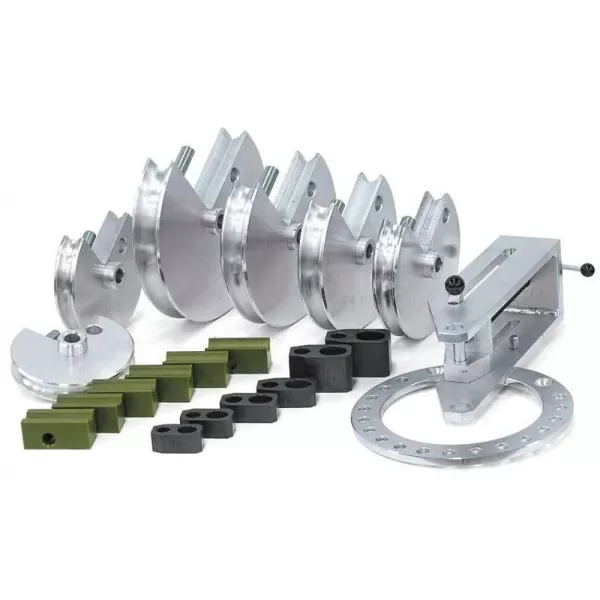

Ohýbačka trubek OH 031 - rozšíření OH 010 BOW 1031000

• Sestava dílů z ohýbačky OH 030 umožňující ohýbání tenkostěnných trubek na ohýbačce OH 010
• Umožňuje ohýbání tenkostěnných trubek při použití jednoho stojanu
• Instalace se provede výměnou ohýbacích hlav na stojanu modelu 010
• Je vhodná tam, kde je třeba šetřit pracovní prostor, nebo kdy nevadí častější seřizování
• Rozměry segmentů jako u modelu 030
• Lze použít i na elektrické ohýbačce model 060
• Max. tloušťka stěny - ocel 2 mm
• Vnitřní poloměr ohybu 4 × O trubky
• Hmotnost 31 kg

Rozsah dodávky

• Segmenty 6 ks v průměrech 14, 16, 18, 20, 22, 25 mm

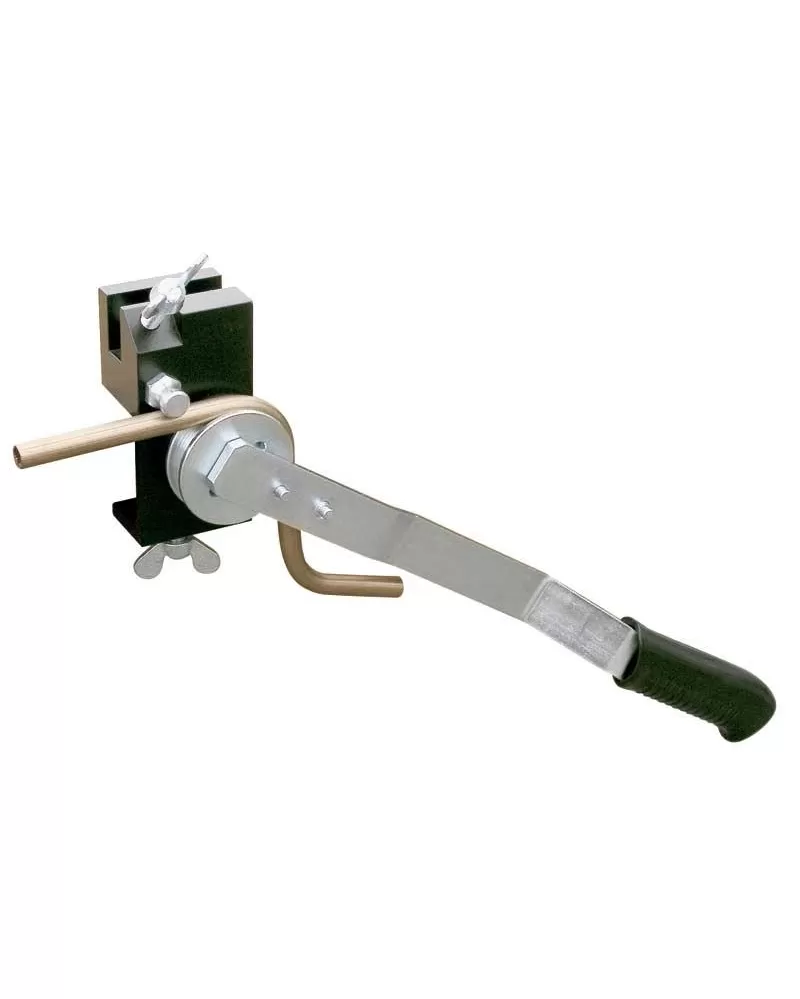

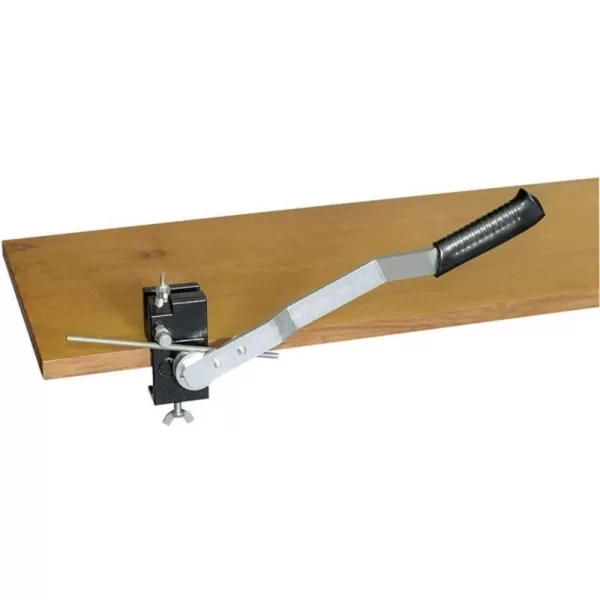

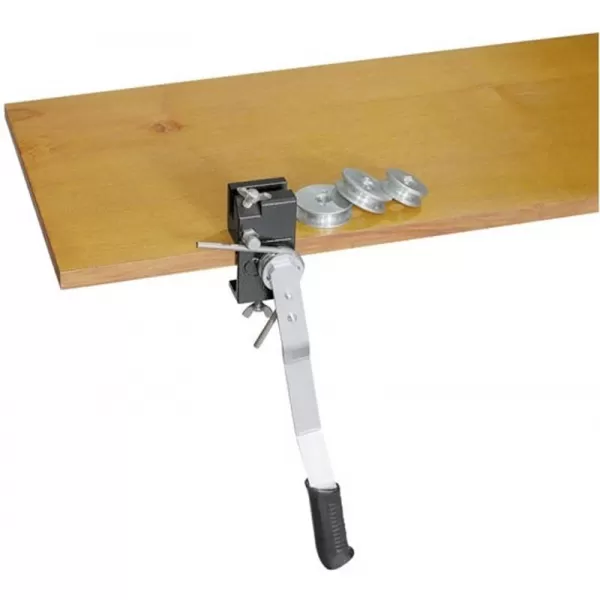

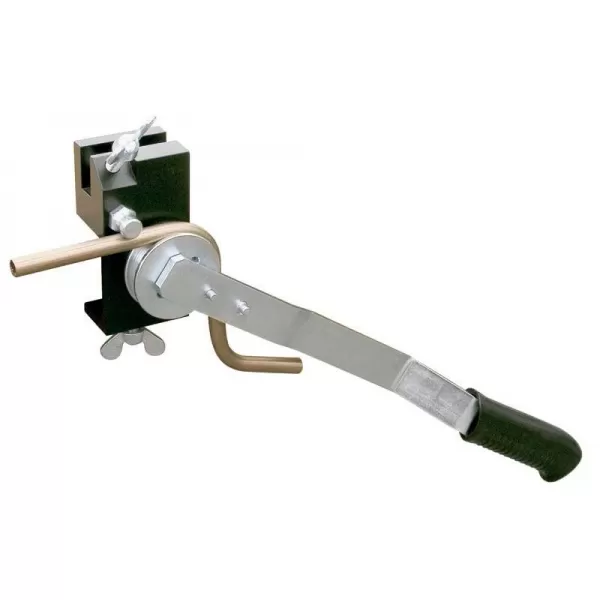

Ohýbačka trubek kombi OH 040 BOW 1040000

• Výborný pomocník při ohýbání trubek z žíhaných ocelových, mosazných a měděných materiálů
• Je neobyčejně mobilní a pohotová, má minimální rozměry – vejde se do pracovní brašny s nářadím

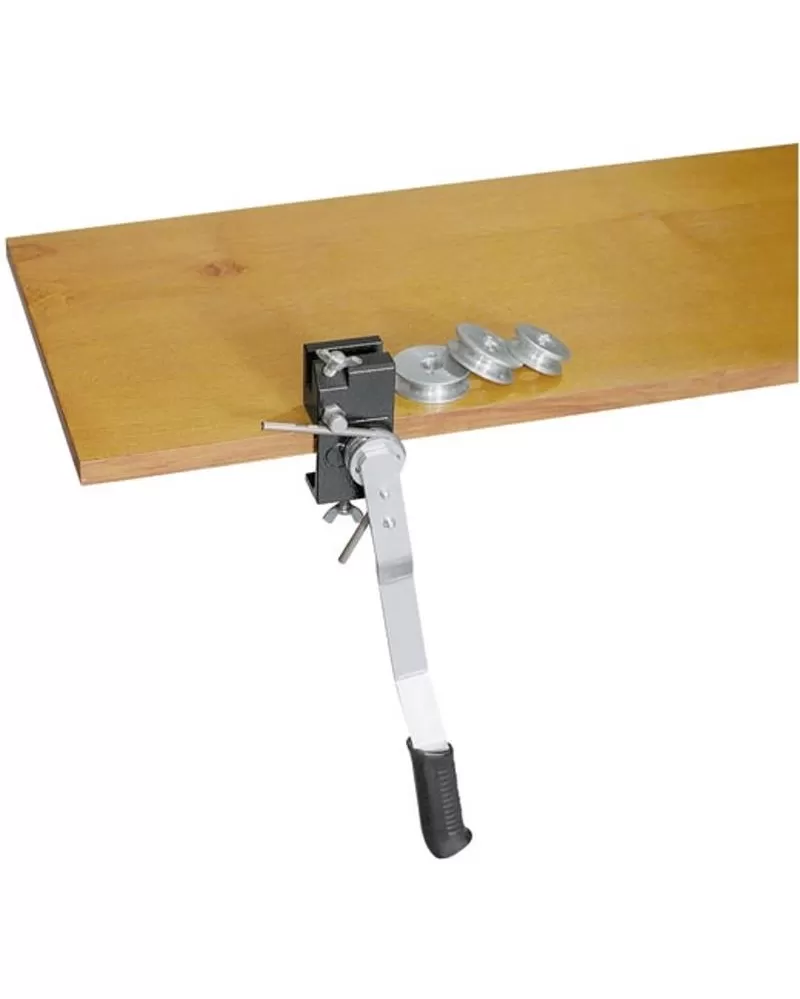

• Upnutí je možné přímo na desku pracovního stolu pomocí vestavěné upínky, nebo je možné upnutí do čelistí svěráku
• Obsahuje sadu 4 kusů výměnných kladek, kolem kterých se provádí ohyb trubek pomocí páky
• Obrácená část páky slouží jako klíč k uvolnění kladky při její výměně za jinou
• Umožňuje i upnutí materiálu při jeho řezání na potřebnou délku, nahrazuje tedy svěrák
• Ohyb je možný až o 180° ve všech rovinách, tedy i prostoru
• Je vhodná pro pracovníky montážních provozů při montáži hydraulických rozvodů, pro instalatéry, automechaniky, zámečníky apod.
• Max. tloušťka stěny - ocel 2 mm
• Max. tloušťka stěny - ostatní materiály 1,5 mm
• Max. úhel ohybu 180 °
• Hmotnost 3 kg

Rozsah dodávky

• Sada kladek v průměrech 5 – 6, 8, 10, 12 mm

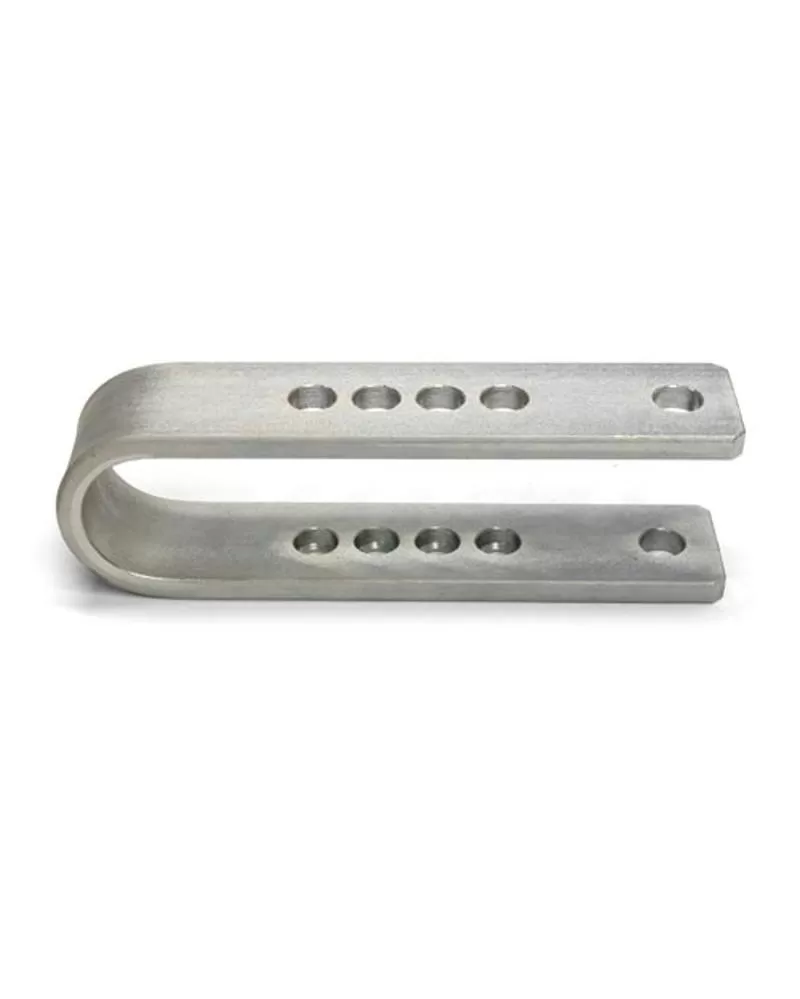

Mezideska pro OH 030 BOW 1030180

• Použití mezidesky umožňuje náročnější prostorové ohyby – posouvá jednoduchým způsobem osu ohýbání mimo stojan

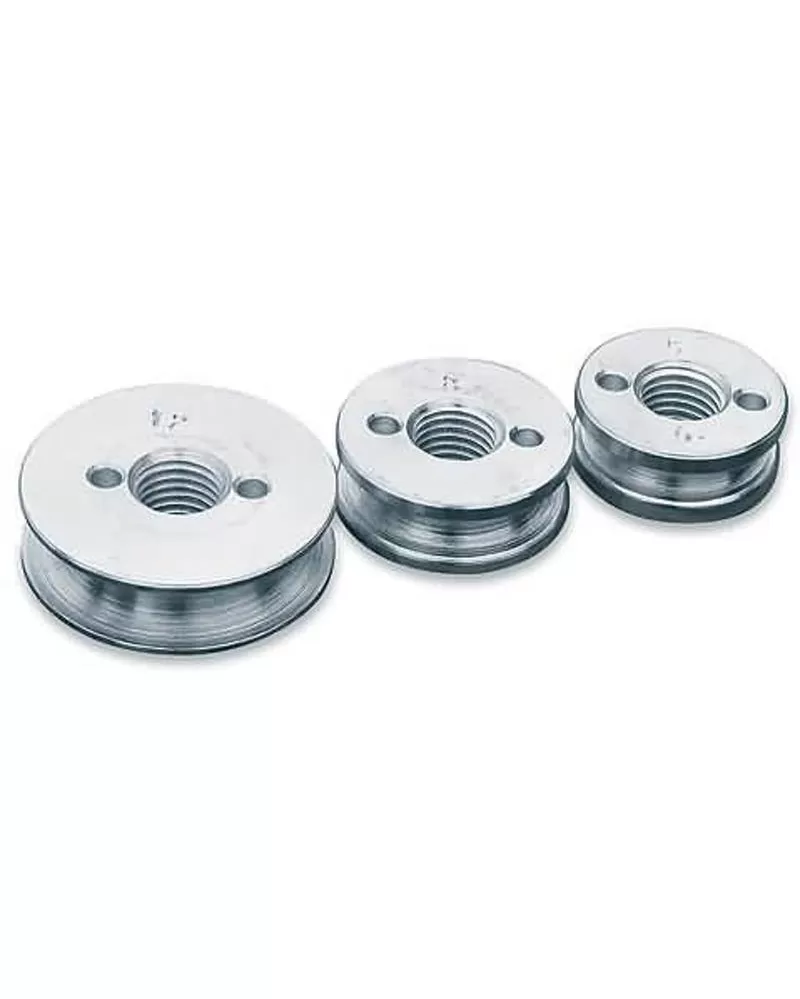

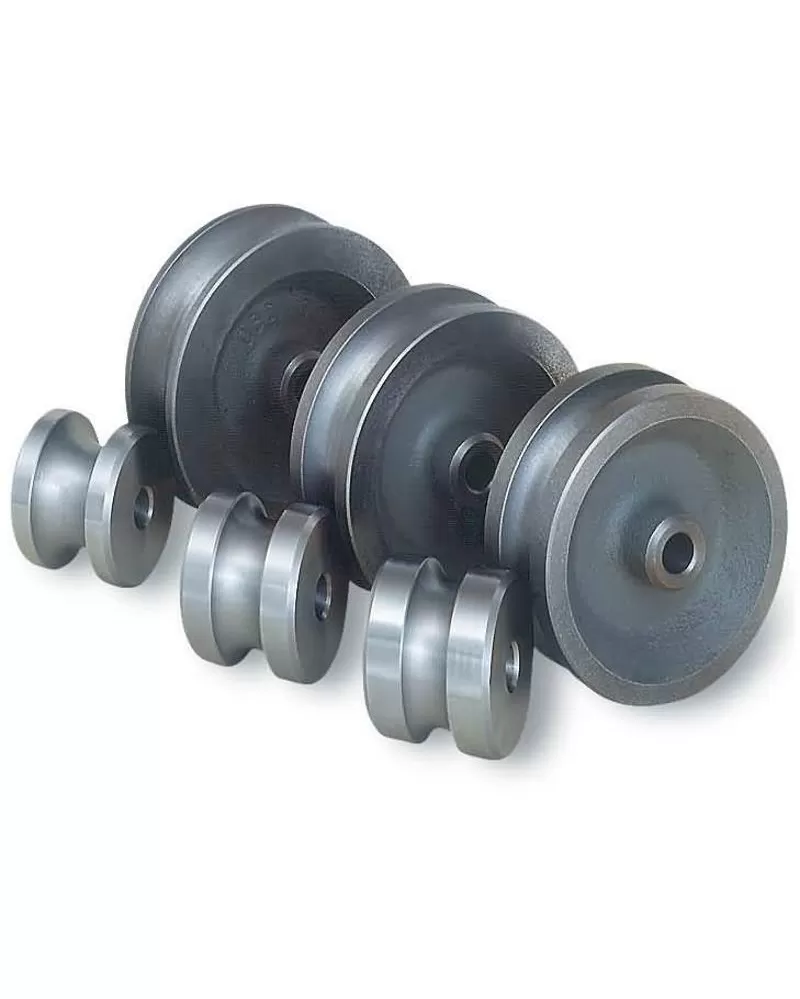

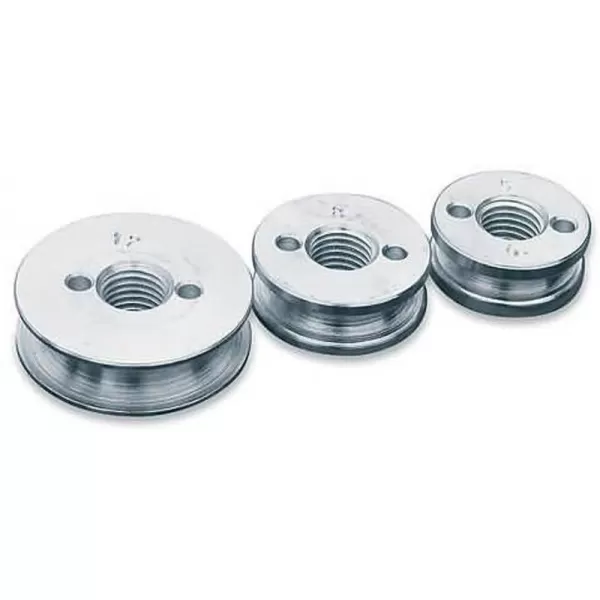

Topenářské kladky pro OH 010 BOW 1010150

• Používají se pro ohýbání topenářských a instalatérských trubek rozměrů G 3/8“, G 1/2“, G 3/4“ za studena
• Pro jeden rozměr je potřebná vždy sada (2 kusy) kladek
• Vnitřní poloměr ohybu G 3/8“-102 mm, G 1/2“-108 mm, G 3/4“-112 mm
• Hmotnost 15 kg
